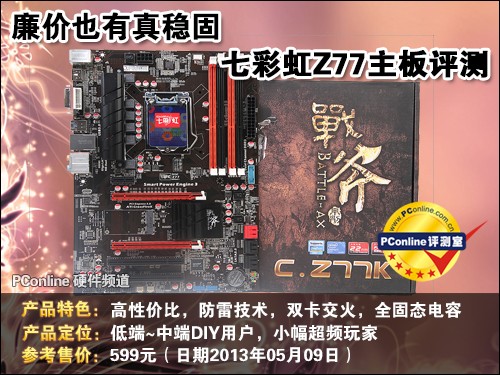

廉价也有真稳固!七彩虹战斧Z77主板评测

　　虽然第4代I3/5/7呼之欲出，但是却一拖再拖，在可以预见的一段时间内，第3代I3/5/7仍旧是市场的主力军。评测室这次收到的七彩虹战斧C.Z77K V21主板属于七彩虹其下高性价比的战斧系列，扎实的做工和优良的用料保证了主板运行的稳定性，而价格方面却相当亲民。

平价也有真稳固，七彩虹战斧Z77主板评测

　　这款主板基于Z77芯片组设计，可以支持LGA 1155接口类型包括I3/5/7在内的所有处理器，定位于入门DIY用户。

七彩虹战斧C.Z77K V21主板概况介绍：

七彩虹 战斧C.Z77K V21  图片  评测  论坛  报价  网购实价

　　七彩虹战斧C.Z77K V21主板基于Intel Z77芯片组，采用ATX大板型设计，整板采用全固态电容。配色方面依旧是七彩虹战斧系列的咖啡色PCB以及红黑插槽的配色设计，醒目大气。

扩展插槽

　　2条PCIE x16插槽，1条PCIE x1插槽，2条PCI插槽以及1条miniPCIE。除了低速双卡交火，还有多种插槽可以充分满足不同用户的需求。

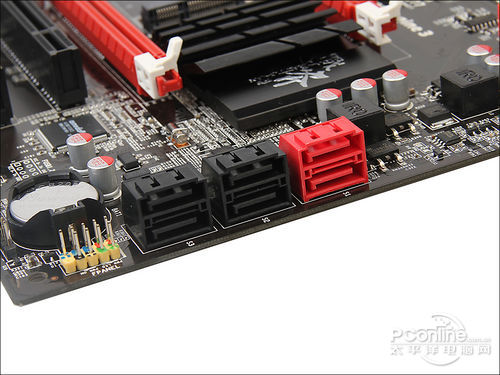

SATA接口

　　主板原生提供2个SATA 3.0接口，4个SATA 2.0接口，而且是一般只在中高端主板才能见到的卧式接口，非常实用的设计。

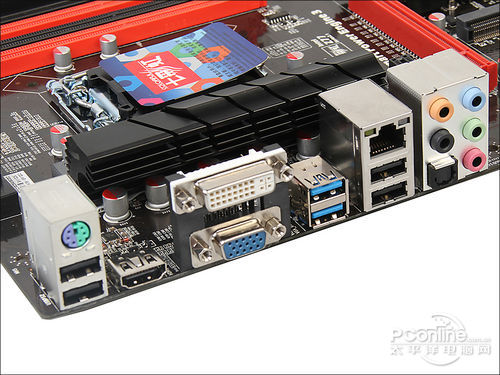

I/O接口

　　从左到右分别是：PS/2键鼠接口，2 x USB2.0接口，HDMI接口，DVI接口，VGA接口，2 x USB3.0接口，RJ45网络接口，2 x USB 2.0接口，5 x 音频插孔和SPDIF OUT音频输出接口。

　　定位入门级产品的七彩虹战斧系列产品在不盲目堆料的前提下为用户提供高品质的产品，精准的用料让用户看到了这么一款高性价比的产品。下面我们一起来看看测试成绩。

[page]

七彩虹战斧C.Z77K V21细节赏析：

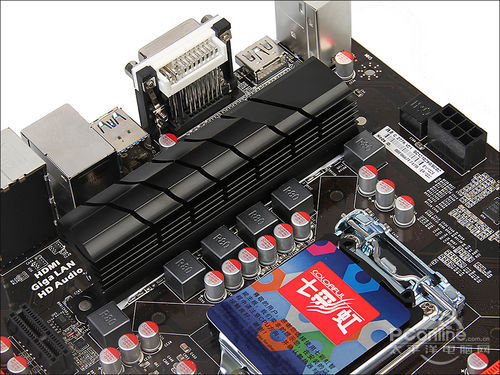

5相供电

　　五相供电，全固态电容，MOSFET上覆盖有散热片辅助散热，基本上都已经是标配了。

小螃蟹声卡

　　小螃蟹ALC892声卡是符合AC'97规范8声道声卡，支持硬件DVD音效，提供高品质8声道输出，可享受家庭影院般的音响效果。

RTL8111E千兆网卡

　　非常常见的小螃蟹RTL8111E千兆网卡，实践证明非常可靠。

[page]

评测平台与评测方法介绍：

　　本次评测主要可以分为两部分，第一部分是是基准性能，第二部分是主板发热量测试。

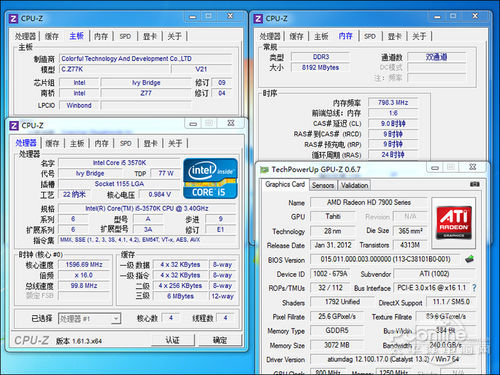

测试平台截图

　　我们测试选择的硬件是Ivy Bridge家族中较中高端的I5 3570K，公版HD7950和8G 1600MHz双通道内存，下面来看看主板表现如何。

基准性能测试：

　　由于测试准确性关系，我们一般把3%以内的差距视为误差。

 　　主板作为整机的基础，稳定性是排在第一位的，而测试全程表现稳定，并且能正常发挥I5和高端显卡HD7950的性能。对于一款报价599的主板来说表现可圈可点。

　　总体来说，这款主板的性能表现是正常的，让人满意。

-----------------------------------------------------------------------------

扩展阅读：测试软件介绍

3D理论测试设置
软件	设置
Fritz国际象棋	Fritz  Benchmark主要用于测试处理器的AI运算性能、多线程处理能力。
X264 FHD视频转码	X264 FHD BenchMark转换一段平均码率近30Mbps的1080P高清视频来测试性能。
CineBench渲染	CineBench R11.采用了3D设计软件CINEMA 4D的3D引擎，支持多线程 同时运算，可以用来评测多核处理器的效能。
WinRAR解压缩	WinRAR是经典压缩软件，内置的性能测试可有效反映CPU的多线程性能与内存性能。
3DMark Vantage	3DMark Vantage能全面发挥处理器、显卡的优势，测试成绩至今仍 具有重要参考意义。
3DMark 11	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 整体图形性能。

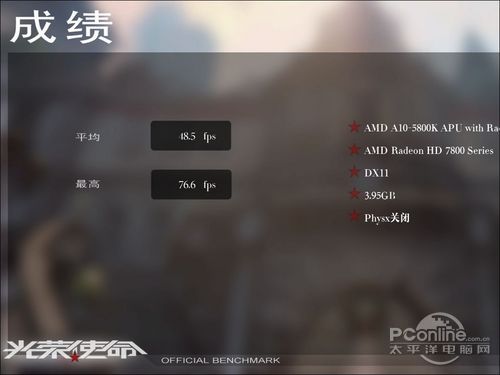

光荣使命	中国第一款具有自主知识产权的大型DX11 FPS游戏，支持丰富的DX11特效。

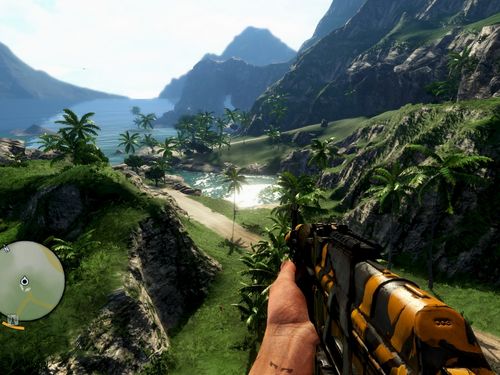

孤岛惊魂3	2012年年底力作，画面优良，结合了FPS、潜行、探险诸多要素，推荐必玩游戏。

[page]

平台发热量测试：

　　发热量测试方面，我们主要考察主板的供电部分发热情况。供电部分是主板发热的一大热源，也是影响主板稳定性的一个关键，一般来说，发热量在50~70℃之间是比较常见的，我们采用热成像仪进行测试。

热像图解析：颜色代表温度

　　热像仪输出热像图是一种以渐变颜色表示温度的图像，低温会以冷色调(蓝)呈现，而高温则会以暖色调(红)呈现，从低温冷色向高温暖色无级渐变。我们测试设置的温度表示范围为22℃~68℃，超出上限范围的温度会以白色表现，而低于下限范围的温度会以黑色表现。

　　此外，我们测试用的热像仪还能实时标出三个参数，一个最高点温度，一个最低点温度，以及当前中央点的温度。

满载3分钟发热量：55.6°C

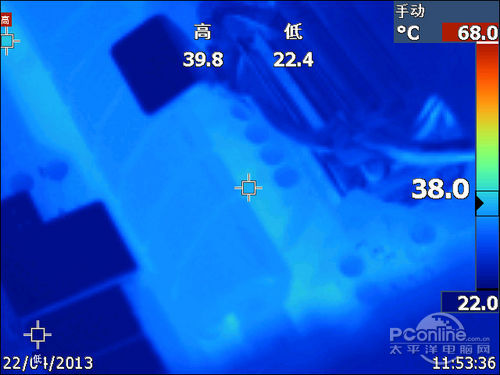

闲置3分钟发热量：38.0°C

　　满载3分钟后，供电部分温度达到55.6°C，最高也不到60°C，闲置3分钟后，供电部分温度降至38.0°C，最高也不过40°C。可以看到在散热片的帮助之下散热控制得非常好，相信这款主板还能有一定的超频潜力。

[page]

PConline评测室总结：


七彩虹战斧C.Z77K V21

　　大板设计，双卡交火，miniPCIE，扩展丰富，用料扎实，SATA口侧卧，流行的元素应有尽有。如果一款Z77拥有这些并不算特别的话，那么一款报价599元的Z77拥有这些特点就另当别论了。

　　七彩虹战斧C.Z77K V21作为一款报价599元的Z77，性价比自然不用多说，只要看看其他Z77的报价也就知道了。平价Z77的出现让Ivy Bridge的中高端CPU飞入寻常百姓家不是梦，想玩转IVB超频却又囊中羞涩的用户可以关注一下。
