超频无极限！微星 Z87 MPower Max评测

　　四代Core i终于在玩家们的热切期待中到来了，虽然CPU同频性能提升不大，但是好在这一代CPU超频更加自由。对于小幅超频，一般的8系列主板应该是可以胜任的，但是对于极致超频玩家，他们需要更极致的装备。下面我们就来看看微星倾力打造的最强超频主板，微星 Z87 MPOWER MAX.

超频无极限！微星 Z87 MPOWER Max评测

 　　8系列时代，微星主板主要会划分成经典、超频和游戏三大类，其中最强的超频主板就是微星 Z87 MPOWER MAX，和Z87 MPOWER相比，其主要区别在于MAX的供电等细节稍强一些。

微星 Z87 MPOWER MAX概况介绍：

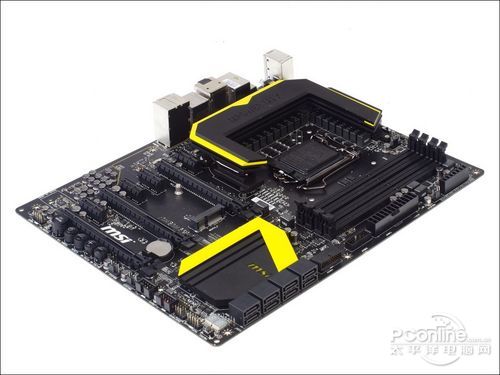

微星 Z87 MPOWER MAX

　　微星 Z87 MPOWER MAX采用8系列最高端的Z87芯片设计，标准ATX板型，支持LGA1150接口的四代Core i，供电相数达20相，扩展设计非常丰富，而且细节为超频优化，是玩家挑战液氮超频极限的利器。

扩展插槽

　　主板提供7条扩展插槽，其中3条是PCI-E 3.0的显卡插槽，支持X16单卡、X8+X8双卡和X8+X4+X4三卡，其余是主板芯片提供的PCI-E x1扩展插槽。

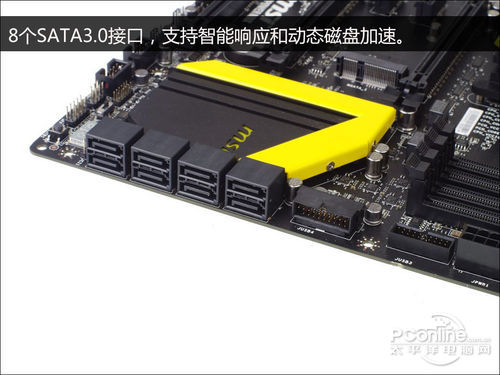

磁盘接口

　　主板提供8个SATA3.0接口，其中编号排前的6个是原生接口，支持智能响应、磁盘动态加速等功能。另外两个是祥硕芯片提供的接口，支持RAID，其中一个接口在使用mSATA时会被自动屏蔽。

I/O接口

　　主板的I/O接口非常丰富，包括PS/2键鼠接口、2个USB2.0、6个USB3.0、RJ-45网线口、光纤音频口、双HDMI+DP输出、镀金8声道音频，此外还有带LED的清空CMOS键和无线模块安装位。正式版的Z87 MPOWER MAX会自带蓝牙/WiFi模块。

 　　这款主板以极致超频玩家为目标，因此超频优化是其着重点，它配备20相四代军规用料供电，以钽电容等强劲用料保障供电的稳定，支持LN2模式防止低温BUG，双8pin供电让调整极致电压成为可能，并提供电压侦测点方便监控，除此之外，它还提供10个USB3.0、Killer网卡、Sound Blaster Cinema音效和802.11ac高速WiFi等特性的支持。

[page]

微星 Z87 MPOWER MAX细节赏析：

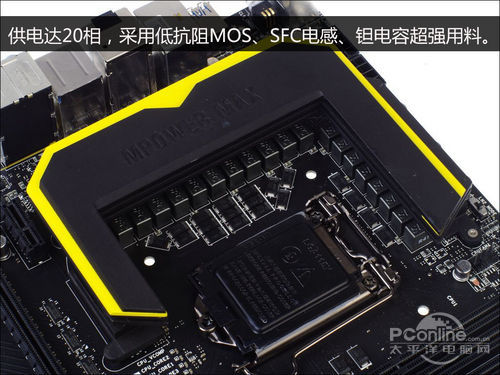

供电部分

　　微星 Z87 MPOWER MAX的供电相数达到20相，由低抗阻MOSFET、SFC电感和钽电容组成，优质的用料不仅保障了良好的超频稳定性，扁平的电容也让用户能更方便安装液氮散热器。

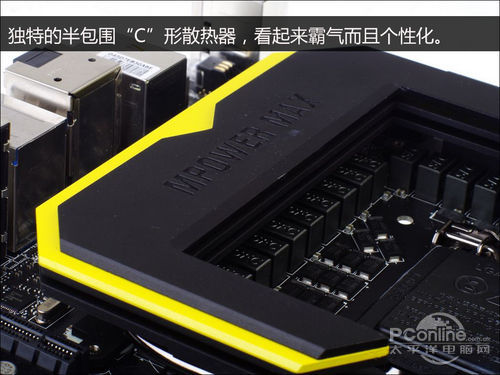

独特的散热器

　　这款主板的供电散热设计非常霸气，形成一个半包围的“C”字形状，全金属，个性鲜明，让人一看就知道这是微星的超频主板。

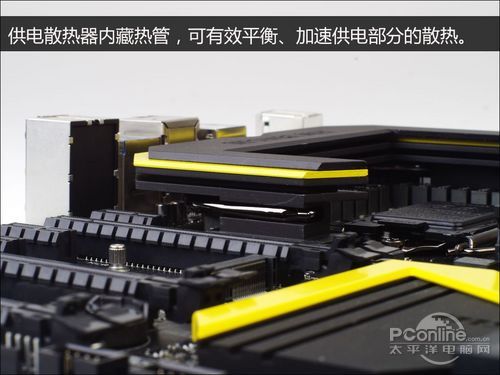

内藏热管散热

　　供电部分的散热片不仅外观好看，而且也符合实际使用的考量，它内藏热管，可以有效平衡、加速供电部分的散热。

双8pin供电

　　挑战极限超频需要更高电压更强供电，因此主板提供了双8pin供电设计以便有冗余的供电支持。

LN2模式开关

　　主板供电部分上方有个LN2模式开关，打开后可优化液氮超频支持。

快捷超频设计

　　主板下方设有OC模式开关、超频精灵按键、电源重启键和BCLK调整键，可以让玩家迅速调整参数进行超频。

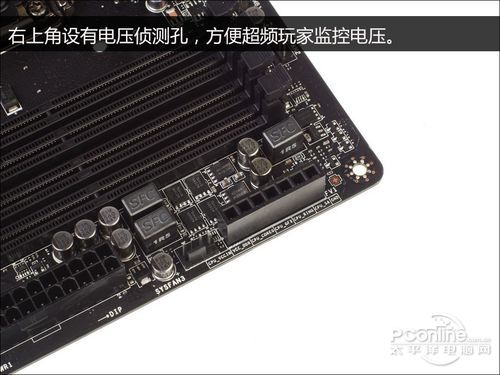

电压侦测孔

　　主板右上角有电压侦测孔，方便超频玩家监控电压。

快速排错设计

　　主板右下角设有绿色LED DEBUG灯，还有双BIOS切换和快速进入BIOS键，提高了主板的可靠性，提升了排错和设置BIOS的效率。

[page]

微星 Z87 MPOWER MAX芯片细节：

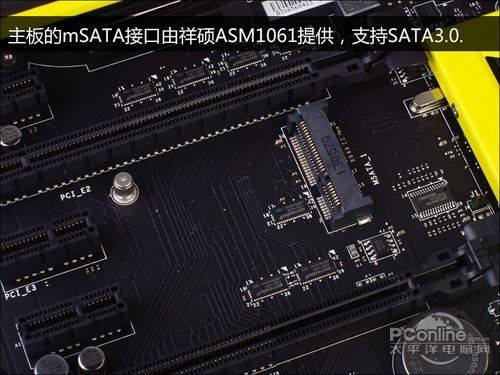

mSATA接口

 　　主板提供一个mSATA接口，支持SATA3.0标准，可以用来装SSD，由祥硕的ASM1061芯片提供。

音频部分切割PCB

　　这款主板的音频部分采用独立切割PCB设计，可以看到音频部分被一条线独立出来，以减少信号干扰。

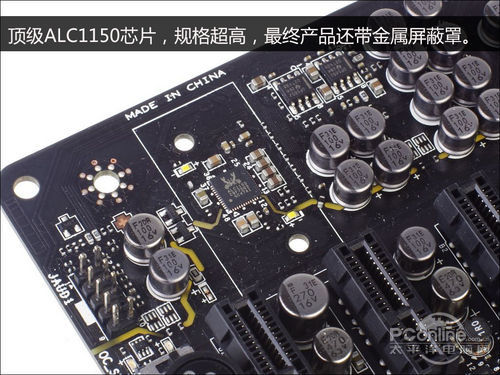

ACL1150音频芯片

　　主板采用高端的ALC1150高清音频芯片，规格达到集成声卡的顶尖水平，并且正式产品还会有金属罩保护，以便音频信号更加纯净。

Killer网卡

　　主板采用高通的Killer E2205网卡，搭配对应软件可以有效自动优化游戏的联网流畅度和响应性，让玩家在网游中获得优势。

USB3.0芯片

　　主板下方的USB3.0接口由瑞萨的USB3.0主控芯片提供，也就是以前的NEC，新封装尺寸更小，并且性能表现依旧稳定可靠。

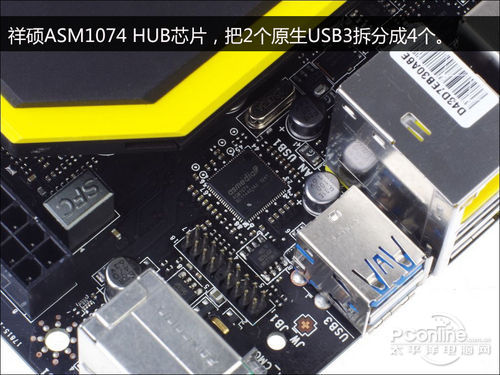

祥硕USB3.0 HUB芯片

　　Z87原生支持4个USB3.0接口，其中两个分配到后面后，再通过祥硕的HUB芯片，拆分成4个USB3.0接口。

[page]

评测平台与评测方法介绍：

　　本次评测主要可以分为四部分，第一部分是基准性能测试，第二部分是动态磁盘加速功能试玩，第三部分是默电超频体验，最后是发热量测试。

CPU-Z等工具遇到兼容问题

　　8系列主板芯片改进了制程，因此在细节上似乎遇到了比较多的兼容问题，首先就是6/7系列装过USB3.0的系统会出现全部USB接口失效的BUG，其次我们还遇到了在一个品牌的Z87上装的系统用到另一品牌的Z87时出现软件检测卡住的问题，可能是因为工程版主板的原因。

测试平台截图

　　出于上述问题，我们无法正常打开CPU-Z或者鲁大师等工具，但是我们还是可以看到，我们测试使用的硬件是i7-4770K和GTX680公版。

基准性能测试：

　　为了衡量主板的基本性能表现，我们设计了一套验证CPU、内存和显卡性能的评测方案，让评测主板的成绩与参考主板对比，以便确认其性能表现没有问题。由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　四代Core i相对三代的CPU提升并不大，改进主要体现在CineBench渲染、视频转码等少数应用和核显，微星这款主板当然能够充分发挥四代Core i的性能。

　　总的来说，这款主板的基本性能表现是正常的，可以轻松搭配四代i7等高端硬件无压力。

-----------------------------------------------------------------------------

扩展阅读：测试软件介绍

3D理论测试设置
软件	设置
Fritz国际象棋	Fritz  Benchmark主要用于测试处理器的AI运算性能、多线程处理能力。
X264 FHD视频转码	X264 FHD BenchMark转换一段平均码率近30Mbps的1080P高清视频来测试性能。
CineBench渲染	CineBench R11.采用了3D设计软件CINEMA 4D的3D引擎，支持多线程 同时运算，可以用来评测多核处理器的效能。

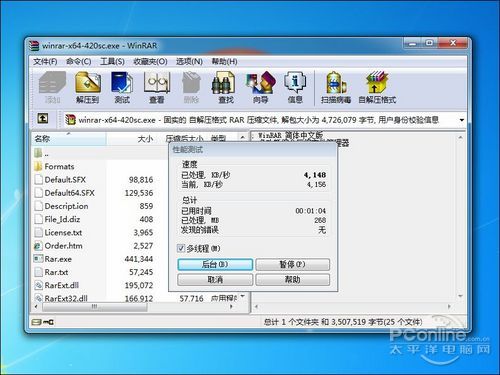

WinRAR解压缩	WinRAR是经典压缩软件，内置的性能测试可有效反映CPU的多线程性能与内存性能。

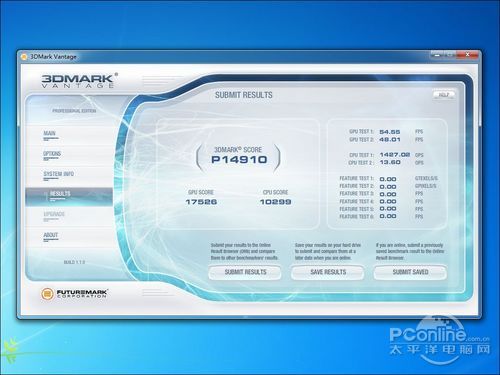

3DMark Vantage	3DMark Vantage能全面发挥处理器、显卡的优势，测试成绩至今仍 具有重要参考意义。

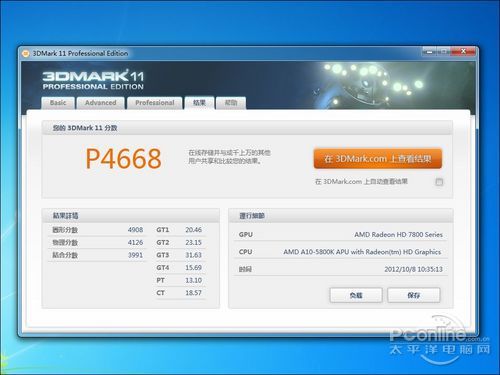

3DMark 11	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 整体图形性能。
光荣使命	中国第一款具有自主知识产权的大型DX11 FPS游戏，支持丰富的DX11特效。

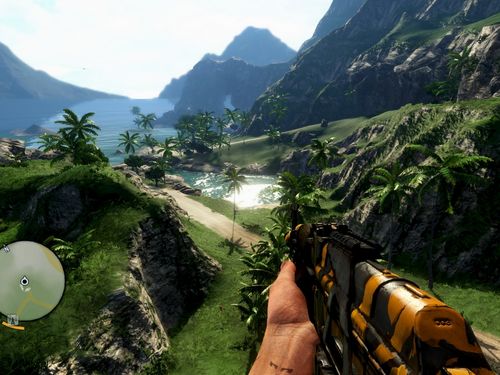

孤岛惊魂3	2012年年底力作，画面优良，结合了FPS、潜行、探险诸多要素，推荐必玩游戏。

[page]

四代i7默电超频试玩：

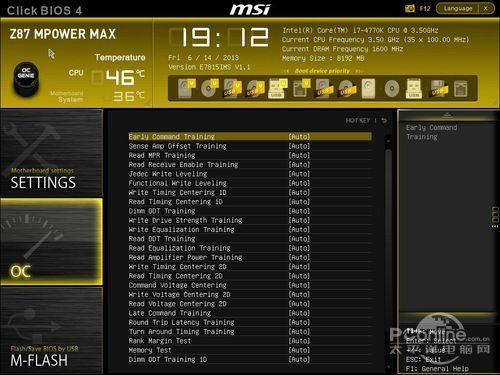

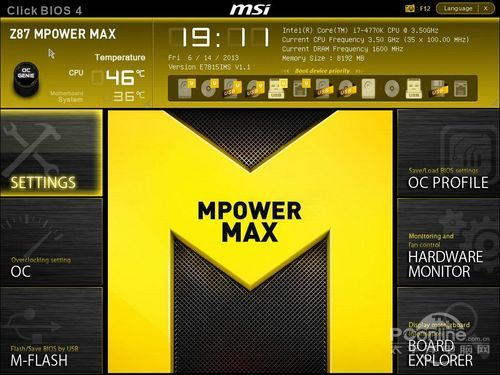

ClickBIOS IV界面

　　微星为旗下各系列主板分别准备了不同配色、图样的BIOS界面，统称ClickBIOS IV，操作非常简单直观，相信熟悉微星的用户可以轻松上手这套界面

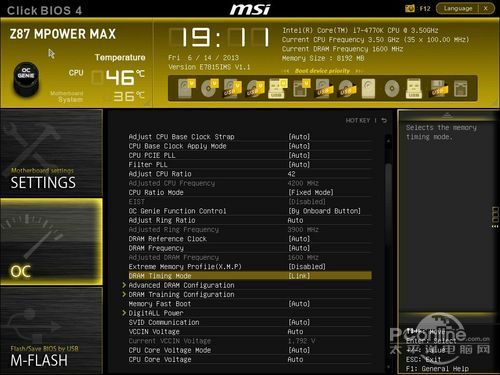

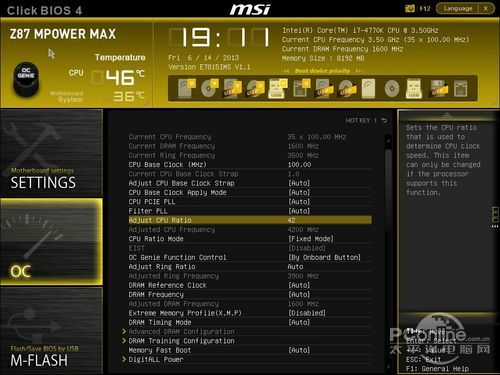

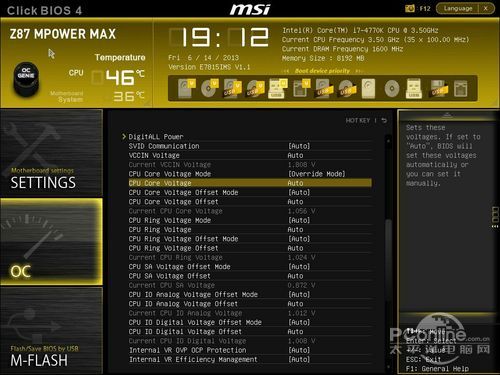

丰富的超频设置选项

　　既然是一款以超频为卖点的产品，微星 Z87 MPOWER MAX的BIOS设计当然会为超频作深度优化，我们可以看到丰富、直观的CPU超频设置、全面的内存超频选项，而电压设置方面，这款主板也非常丰富。

　　我们直接设置CPU的倍频进行超频，不加电压看看默电超频能否稳定。结果我们轻松超频到了4.2GHz的水平，相对3.5GHz默认频率提升了20%，由于CPU-Z打不开，因此很抱歉截图暂时欠奉，我们先来看看超频成绩和稳定性。

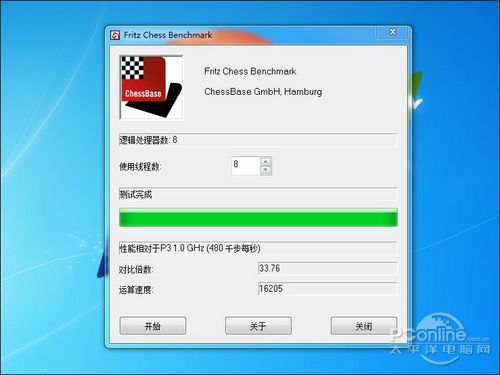

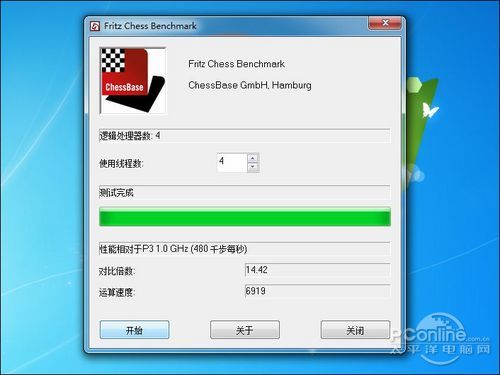

国际象棋测试：提升12%

　　超频后的i7-4770K性能得到了一定的提升，幅度有12%，表现还算可以，而且好消息是发热量没有明显增加，无需特别强大的散热器都能支持。

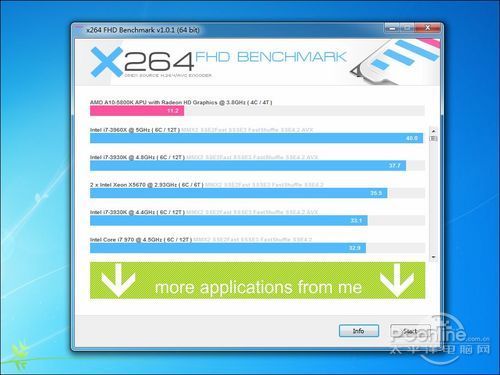

X264 FHD：稳定通过，提升11%

　　为了测试超频后的CPU稳定性，我们选择了运行对CPU压力很大的X264 FHS视频转换测试，微星这套平台很顺利地完成了测试，同时CPU性能得到了11%的提升，证明稳定性表现是让人满意的。

 [page]

动态磁盘加速功能试玩：

动态磁盘加速被列为“CPU特性”之一

　　8系列主板带来了新的动态磁盘加速功能，能够按照电源配置方案动态调整磁盘的吞吐量，提升节能状态时的磁盘性能。按照一般逻辑来说，我们可能会认为这项功能会在SATA控制器或者南桥的选项里，但实际上，各大台系厂商都已经把这项功能归到了“CPU设置”里面。

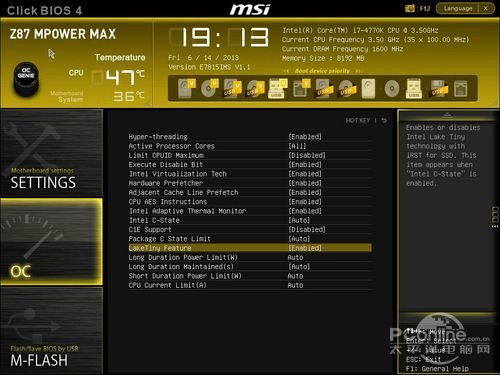

LakeTiny/DSA

　　动态磁盘加速功能研发代号“LakeTiny”，因此部分主板可能会以这个代号表示相关功能，而正式来说，动态磁盘加速称呼是“DSA”（D是动态缩写，S储存，A加速），我们必须在BIOS打开这个选项才能使用加速功能。

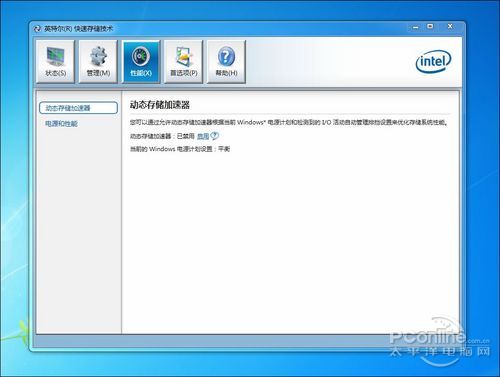

RST显示动态磁盘加速功能

　正确打开BIOS选项并安装新版的RST之后，应该就能看到性能一页显示出动态磁盘加速的选项。

自动或者三档可调

　　动态磁盘加速打开后默认会自动控制，而如果用户比较熟悉相关知识，也可以用手动模式进行控制。

　　 连续读写性能和实际文件复制性能方面，8系列主板相对7系列似乎改进不大，提升比较容易看到的是写入性能，而实际文件写入中也可以看到有提升。

　　再到4K小文件读写，读取方面大家都差不多，而最大加速的Z87则在写入方面再次发威。

　　总体来看，考虑到测试可能存在的误差范围后，其实8系列开动态磁盘加速后效果也没比好7系列多少，能够看到的改进主要在于写入性能方面。实际上，这个磁盘动态加速也不是说“强化磁盘性能”，而是保证节能状态下磁盘性能表现不会太糟糕，也就是说，主要适合超极本等笔记本的需要。

[page]

平台发热量测试：

　　发热量测试方面，我们主要考察主板的供电部分发热情况。供电部分是主板发热的一大热源，也是影响主板稳定性的一个关键，一般来说，发热量在50~70℃之间是比较常见的，我们采用热成像仪进行测试。

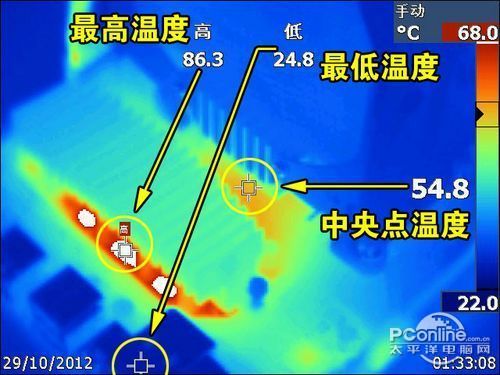

热像图解析：颜色代表温度

　　热像仪输出热像图是一种以渐变颜色表示温度的图像，低温会以冷色调(蓝)呈现，而高温则会以暖色调(红)呈现，从低温冷色向高温暖色无级渐变。我们测试设置的温度表示范围为22℃~68℃，超出上限范围的温度会以白色表现，而低于下限范围的温度会以黑色表现。

　　此外，我们测试用的热像仪还能实时标出三个参数，一个最高点温度，一个最低点温度，以及当前中央点的温度。

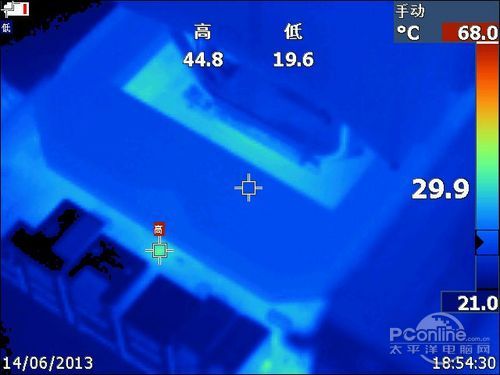

满载5分钟发热量：最高45℃

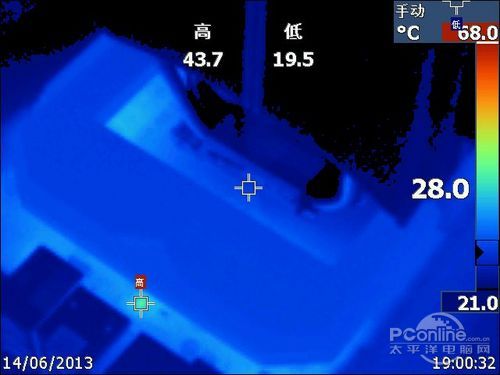

闲置5分钟发热量：最高44℃

　　总体来说，这款主板的发热量表现非常让人满意，满载也不过45℃证明了用料的优良和散热器设计的高效，而除此之外，这个散热设计实际上也更适合集显超频玩家，可以防止供电部分因液氮冷却而凝结出水珠。

[page]

PConline 评测室总结：

微星 Z87 MPOWER MAX

　　Intel虽然在四代Core i上提供了更好的外频灵活性，但是以目前掌握的消息来看，其实Intel为超频带来了更高的台阶，基本摆明了把超频做成高端玩家专属的态度。在此背景下，超频主板无疑要做好对液氮超频的优化，否则就会没啥实际意义。微星支持极限超频已经有相当悠久的历史，因此在一些用料、设计和细节上，微星 Z87 MPOWER MAX都有其独到的经验在，作为一款专业超频主板，它已经被广大的超频爱好者认可。

　　当前这款主板的报价为2299元，作为一款超频主板来说价格还有点略高，对于大部分超频玩家来说，可能大家更愿意选择更便宜、设计基本一致的微星 Z87 MPOWER。
