玩转四代i7无压力！技嘉Z87超频板评测

　　四代i7虽然相对三代并无明显的性能提升，然而高端玩家依然十分热衷于升级，主要还是看中了其超频潜力。玩转四代i7超频，玩家们不仅需要更新超频知识，更需要价格靠谱、用料强大的超频主板，比如今天我们要介绍的这款技嘉 Z87X-OC.

玩转四代i7无压力！技嘉Z87超频板评测

　　8系列时代，技嘉主板主要分为UD超耐久系列、G1游戏系列和OC超频系列，其中技嘉 GA-Z87X-OC就是面向高端超频玩家的产品。

技嘉 GA-Z87X-OC概况介绍：

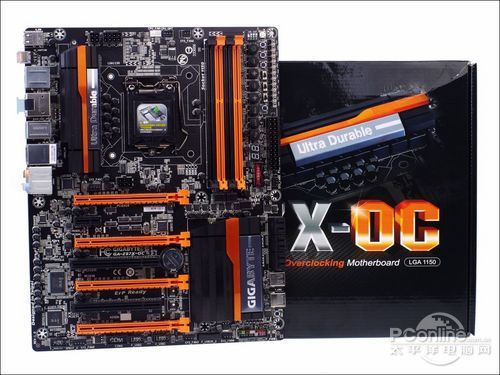

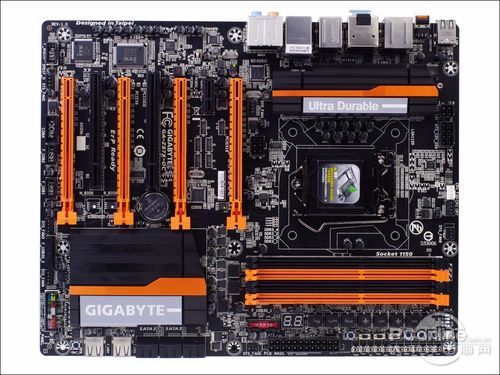

技嘉 GA-Z87X-OC

　　技嘉 GA-Z87X-OC基于标准ATX板型设计，采用技嘉超耐久5用料，配备10相IR数字供电，除了有经典的OC-Touch、OC-PEG等技嘉特色的超频设计，还升级了OC Ignition、OC Brace等创新的超频设计，让超频玩家能更方便、轻松挑战超频记录。

扩展插槽

　　主板提供7条扩展插槽，其中上面三条橙色槽是PCI-E 3.0插槽，可以支持X16单卡/X8+X8双卡/X8+X4+X4三卡，加上最后一条2.0标准的X4插槽，最高可实现四卡SLI/交火互联。此外还有1条PCI-E X1插槽和2条PCI插槽。

磁盘接口

　　主板提供6个SATA3.0接口，支持智能响应、快速启动和动态磁盘加速。

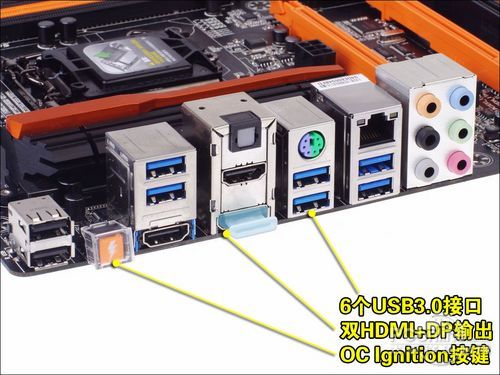

I/O面板

　　主板提供非常丰富的I/O接口，包括2个USB接口、OC Ignition按键、6个USB3.0、双HDMI+DP接口、光纤音频、PS/2键鼠接口、RJ-45网线接口和8声道音频。

　　这款主板具备非常丰富的超频优化设计，其中OC Ignition更是首创的独家功能，能为超频玩家解决Cold BUG问题带来大大的便利。

[page]

技嘉 GA-Z87X-OC细节赏析：

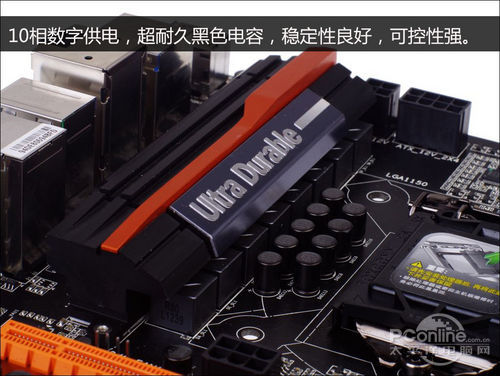

供电部分

　　技嘉 GA-Z87X-OC采用10相IR芯片提供的数字供电，超耐久黑色电容，稳定性良好，可控性强。

OC Ignition按键

　　OC Ignition按键，可以在CPU不通电情况下维持风扇和其他USB外围设备的供电，降低液氮超频时的水分堆积，为超频玩家解决Cool Bug困扰带来方便。

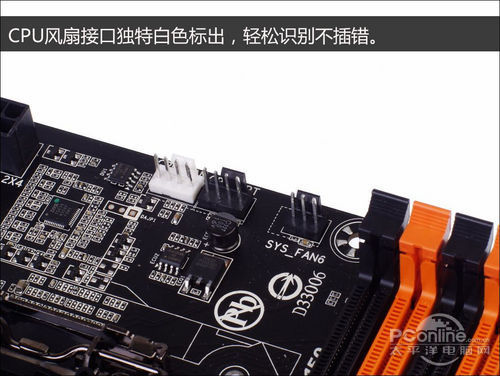

风扇接口

　　主板的CPU风扇接口以独特白色标出，轻松识别不插错。

OC Touch面板

　　主板右上角是OC Touch超频面板，外频、倍频轻松调，还能切换双BIOS开关或开机直接进入BIOS，此外我们还可以看到PCI-E DIP开关，方便用户关闭不必要的显卡，省去了拔插的麻烦。

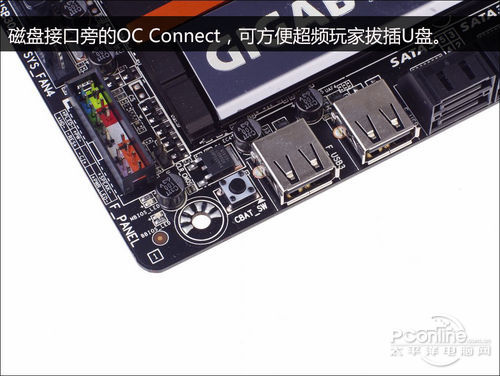

OC Connect

　　磁盘接口旁的USB接口是OC Connect，可方便超频玩家拔插U盘，此外旁边还有BIOS电池断电按键，免去超频失败拔电池的麻烦。

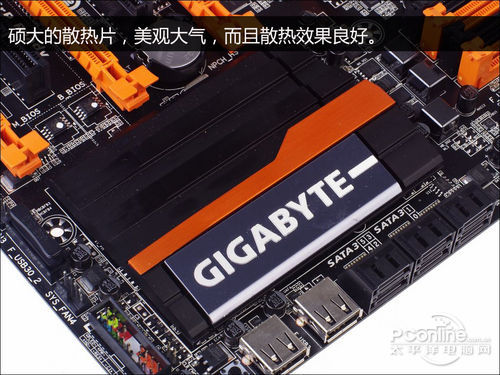

硕大的散热片

　　主板的芯片被硕大的散热片覆盖，美观大气，而且散热效果良好。

OC PEG

　　显卡插槽上方有OC-PEG接口，可强化显卡的供电稳定性，让显卡超频、多卡运行更加稳定。

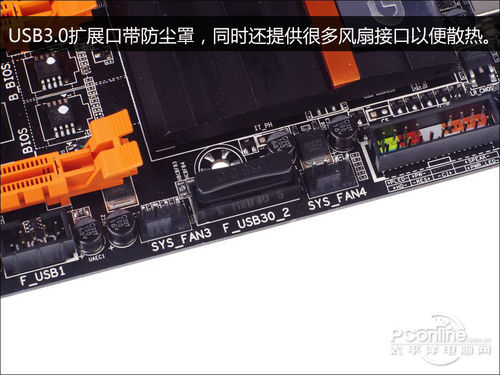

USB3.0扩展插口

　　USB3.0扩展插口带防尘罩，同时还提供很多风扇接口以便散热。

附件一览

　　除了一般附件，还有电压测量用探针和OC Brace架子。

[page]

技嘉 GA-Z87X-OC芯片赏析：

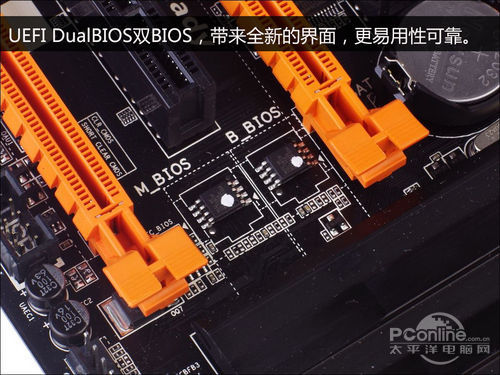

UEFI DualBIOS

　　主板配备UEFI DualBIOS双BIOS，带来全新的操作界面，易用性、可靠性更进一步，并且可以选择关闭双BIOS或者切换主BIOS.

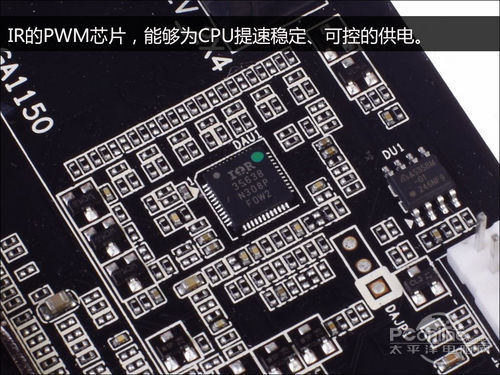

IR的PWM芯片

　　主板采用IR的PWM芯片，能够为CPU提供稳定、可控的供电，能够设置的超频参数非常多。

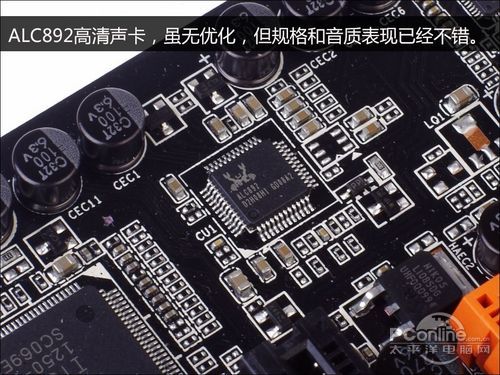

ALC892高清声卡

　　ALC892高清声卡，虽然没有很强大的优化，但是本身规格和音质表现已经不错。

Intel WGI217V千兆网卡

　　Intel WGI217V千兆网卡，提供稳定的数据吞吐性能。

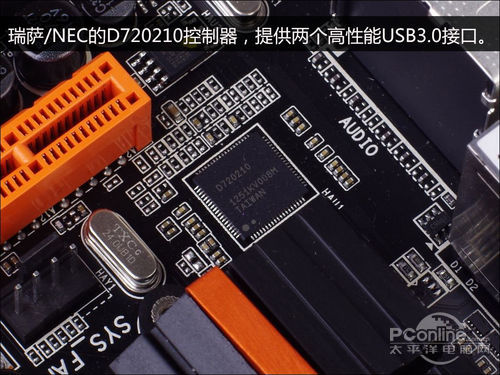

瑞萨/NEC的D720210 USB3.0芯片

　　瑞萨/NEC的D720210 USB3.0芯片，提供两个高性能的USB3.0接口。

[page]

技嘉独家OC Brace试玩：

OC Brace

　　OC Brace是一个近似机箱下方扩展托架的东西，能够为显卡等设备提供支撑，方便裸机多卡使用，改进多卡散热条件。

扣具+面板组成

　　OC Brace由扣具和面板组成，主要供裸机用户使用，因此装上去后一般无法装进机箱。

无需螺丝刀安装

　　OC Brace使用机箱一样的大螺丝固定，可以全程用手拧完成，免去了螺丝刀的麻烦。

像正常机箱一样安装

　　OC Brace安装好后，我们就可以像高端机箱一样安装双卡、三卡乃至四卡了。

直立无问题

　　虽然这个OC Brace看起来有点单薄，但是实际上其可靠性还是不错的，装上双卡直立起来都不会变形。

多卡之间有良好的间距

　　玩过裸机多卡的用户都知道，裸机时显卡不一定能很正地插在插槽上，多卡时尤其容易歪歪斜斜，这样不仅容易导致接触不良、影响插槽寿命，更会领导显卡之间没有足够的空间散热，有了OC Brace问题就容易解决多了。

[page]

评测平台与评测方法介绍：

　　本次评测主要可以分为三部分，第一部分是基准性能测试，第二部分是简易超频体验，最后是发热量测试。

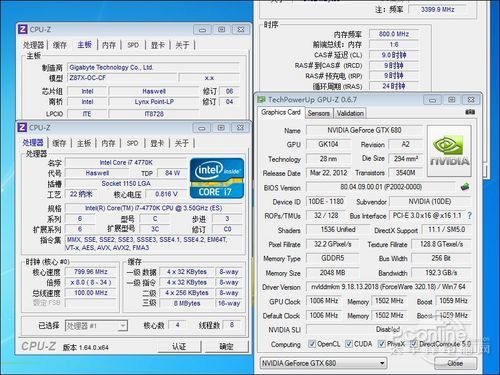

测试平台截图

　　这次测试我们选择的硬件是i7-4770K搭配GTX680，属于高端产品，如果这款主板能充分搭配发挥这套硬件的性能，那么应对其他更低端硬件更不会有问题。

测试平台检测信息（点击下载鲁大师）

基准性能测试：

　　为了衡量主板的基本性能表现，我们设计了一套验证CPU、内存和显卡性能的评测方案，让评测主板的成绩与参考主板对比，以便确认其性能表现没有问题。由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　技嘉大陆官网的最新BIOS版本是F4，经测睿频支持还存在问题，因此性能会稍微偏低一点，升级到台湾官网的F5n版本后问题即可得到解决。

　　总的来说，这款主板在升级最新BIOS后的基本性能表现是正常的，可以轻松搭配四代i7等高端硬件无压力。

-----------------------------------------------------------------------------

扩展阅读：测试软件介绍

3D理论测试设置
软件	设置

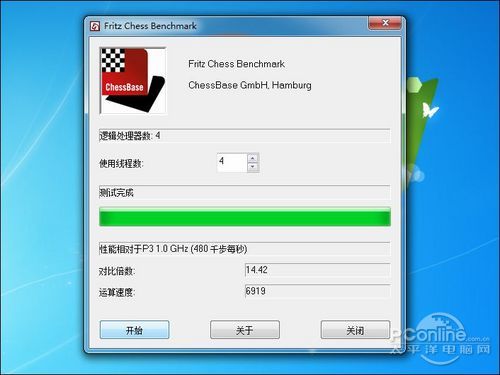

Fritz国际象棋	Fritz  Benchmark主要用于测试处理器的AI运算性能、多线程处理能力。
X264 FHD视频转码	X264 FHD BenchMark转换一段平均码率近30Mbps的1080P高清视频来测试性能。
CineBench渲染	CineBench R11.采用了3D设计软件CINEMA 4D的3D引擎，支持多线程 同时运算，可以用来评测多核处理器的效能。

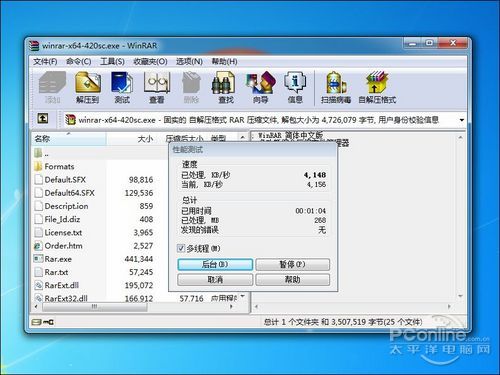

WinRAR解压缩	WinRAR是经典压缩软件，内置的性能测试可有效反映CPU的多线程性能与内存性能。

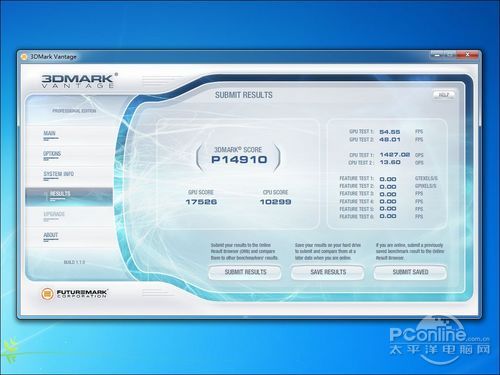

3DMark Vantage	3DMark Vantage能全面发挥处理器、显卡的优势，测试成绩至今仍 具有重要参考意义。
3DMark 11	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 整体图形性能。

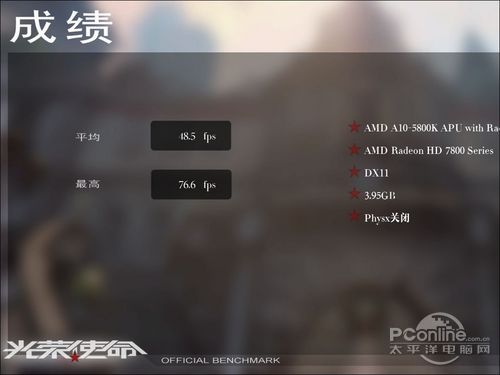

光荣使命	中国第一款具有自主知识产权的大型DX11 FPS游戏，支持丰富的DX11特效。

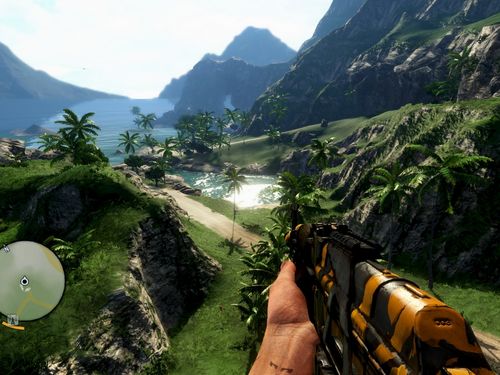

孤岛惊魂3	2012年年底力作，画面优良，结合了FPS、潜行、探险诸多要素，推荐必玩游戏。

[page]

四代i7简单超频体验：

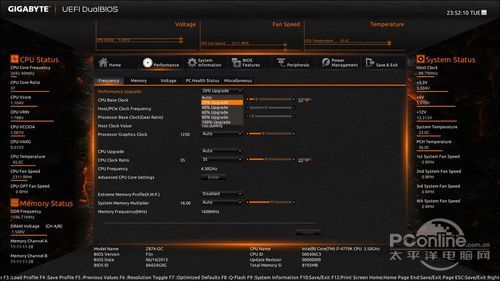

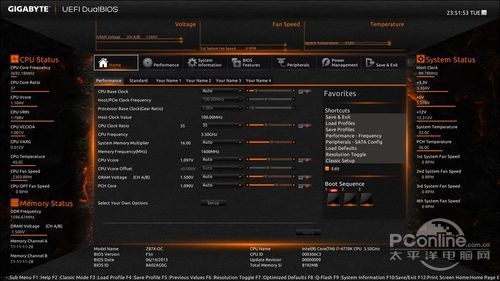

全高清BIOS界面

　　技嘉在8系列主板上升级了全新的BIOS界面，分辨率达到1920x1080，能够提供非常详尽的信息和可设置选项，当然，用户也可以轻松一键切换到以往的高级BIOS界面。

轻松一个选项提升性能

　　技嘉这款主板的BIOS除了能提供丰富的超频设置选项、电压控制选项，还带来一些简单易用的一键超频选项，我们直接选择超频20%的设置方案载入，超频后CPU的频率达到了4.3GHz的水平。

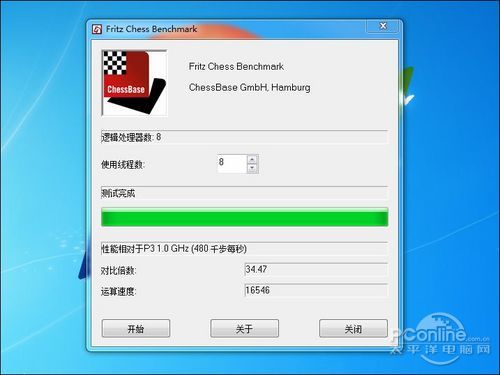

国际象棋：提升15%

　　超频后的国际象棋得到了明显的提升，幅度有15%，表现令人满意。

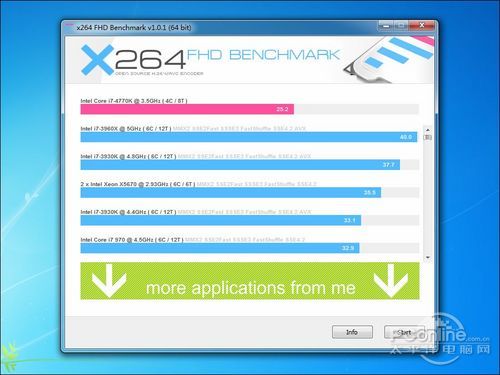

X264 FHD：通过测试，但提升近3%

　　为了测试超频后的CPU稳定性，我们选择了运行对CPU压力很大的X264 FHD视频转换测试。虽然这套超频平台成功通过了测试，没有出现蓝屏，但性能提升非常小，很明显CPU在测试中后期已经开始过热自动降频。

重设默认电压：提升15%

　　我们进入BIOS手动把电压设置成默认电压，再次开机运行X264 FHD测试。结果显示出高达15%的性能提升，比较合理，可以看到主板的超频性能表现是相当不错的。

　　总的来说，这款主板的超频设计还是更适合专业超频玩家折腾，而且其超频性能提升很不错，可以成为跑分利器。

[page]

平台发热量测试：

　　发热量测试方面，我们主要考察主板的供电部分发热情况。供电部分是主板发热的一大热源，也是影响主板稳定性的一个关键，一般来说，发热量在50~70℃之间是比较常见的，我们采用热成像仪进行测试。

热像图解析：颜色代表温度

　　热像仪输出热像图是一种以渐变颜色表示温度的图像，低温会以冷色调(蓝)呈现，而高温则会以暖色调(红)呈现，从低温冷色向高温暖色无级渐变。我们测试设置的温度表示范围为22℃~68℃，超出上限范围的温度会以白色表现，而低于下限范围的温度会以黑色表现。

　　此外，我们测试用的热像仪还能实时标出三个参数，一个最高点温度，一个最低点温度，以及当前中央点的温度。

超频后满载5分钟：42℃左右

闲置5分钟：32℃左右

　　超频满载也不过50℃的表现非常不错，而闲置后也可以看到主板的散热很快，因此总体来说，这款主板的发热量表示非常让人满意，无愧超耐久用料的名声。

[page]

PConline评测室总结：

技嘉　GA-Z87X-OC

　　技嘉　GA-Z87X-OC作为一款专为超频玩家设计的主板，可以说是专门打造的跑分利器，10相超耐久5数字供电具备良好的性能表现，稍微超频20%基本不发热，加上OC Ignition、OC Touch、OC Brace等各种技嘉独家超频设计，可以让玩家挑战液氮超频记录更加方便、更淡定。尤其是OC Ignition比较有意思，液氮超频不再怕Cold Bug，在限时的超频比赛中尤其有用。

　　目前部分超频玩家已经在使用技嘉　GA-Z87X-OC，根据他们反映的感受来说，体验还是不错的，而且这款主板也不算太贵，刚刚上市就买1699元的报价还是靠谱的，感兴趣的超频爱好者可以考虑。
