强化金属外骨骼！华硕M6F玩家主板评测

　　在中世纪时代，重装甲骑兵就是最威武最牛逼的力量，而到了近年我们又发现，外骨骼才更威武更牛逼。近期华硕玩家国度系列主板又增添了一名新成员，堪称ROG中的钢铁侠，配备独特的导流装甲和金属背板，牛逼的外骨骼ROG登场了，它就是华硕 玩家国度 Maximus VI Formula！

强化金属外骨骼！华硕M6F玩家主板评测

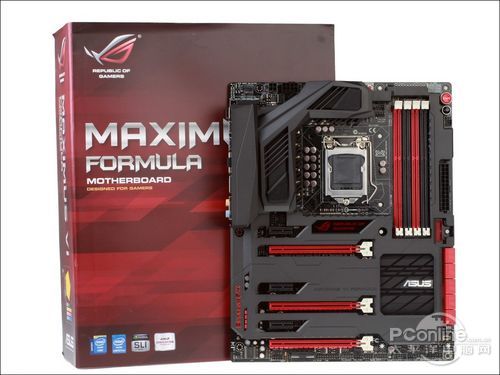

　　华硕LGA1550接口的玩家国度一共有5款，Maximus VI Formula（简称M6F）是其中的次旗舰级产品。

华硕ROG Maximus VI Formula概况介绍：


华硕 Maximus VI Formula  图片  评测  论坛  报价  网购实价

　　华硕 ROG Maximus VI Formula基于Intel Z87芯片，采用独特的ROG导流装甲加金属背板设计，看起来非常独特、霸气，此外它还有CrossChill混合散热、SupremeFX Formula、mPCIe Combo II等多种硬件特性，以及声波雷达、游戏无延迟II、ROG SSD安全擦除、ROG RAMDisk等特色软件应用。

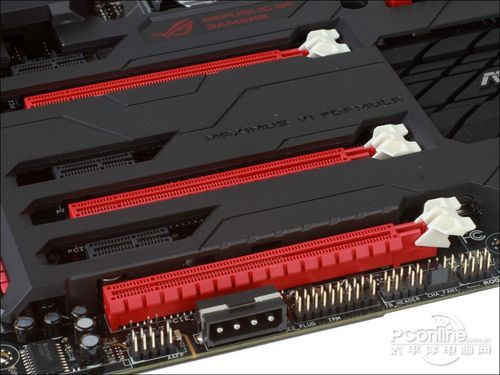

扩展插槽

　　M6F配备6条扩展插槽，其中三条是PCI-E显卡插槽，最高可以支持X8+X4+X4三卡或者X8+X8双卡交火/SLI，支持额外供电以强化超频能力，此外还有3条开放式PCI-E x1扩展，不过受限于导流装甲，X1插槽不能直接安装使用X4或者X16的设备。

磁盘接口

　　M6F配备10个SATA3.0磁盘接口，其中上方6个是原生接口，支持智能响应、快速启动等功能，下方4个为第三方接口，大家可以在导流装甲上看到标识。此外华硕还在这里添加了一个快速启动的切换开个以及直接进入BIOS用的DirectKey，为Win8系统作好准备。

I/O接口

　　主板的I/O接口非常威武，包括4个USB2.0、6个USB3.0、光纤音频+HDMI+DP数字输出、RJ-45网线和8声道音频。

　　作为一款次旗舰，这款主板的规格非常强劲，10个SATA3.0、8个USB3.0、支持多卡、支持超频，且可以用水冷为供电散热，扩展绝对超强，而导流装甲的加入，则让风道更容易形成，强化主板的散热效能。

-----------------------------------------------------------------------------

有兴趣的用户可以查看下面的同系列的其他ROG主板评测：

最平民的玩家国度！华硕M6H主板效能评测
http://diy.pconline.com.cn/337/3371768.html

主宰游戏就靠它！华硕M6H游戏试玩评测
http://diy.pconline.com.cn/339/3393026.html

宇宙最强小钢炮！玩家国度M6I迷你板评测
http://diy.pconline.com.cn/354/3549037.html

-----------------------------------------------------------------------------

[page]

华硕ROG Maximus VI Formula细节赏析：

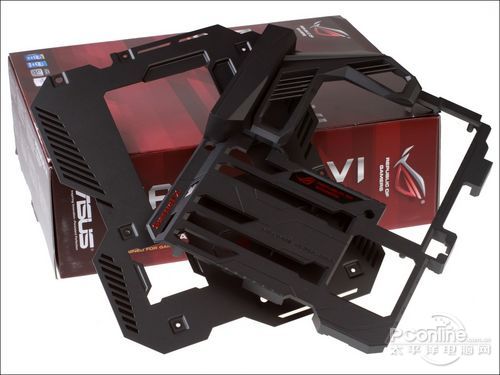

卸下导流装甲看到裸板

　　M6F的导流装甲为塑料制造，而背板则是全金属打造，用户可以轻易装卸，这套装备的加入不仅让主板更容易形成风道，优化散热，还强化了主板的可靠性，不会那么容易因为沉重的显卡和水冷而弯曲变形。



供电部分

　　M6F采用8相极限数字供电II设计，用料为NexFet、60A黑翼电感和10K黑金电容，能为四代i7超频提供充分的供电支持。

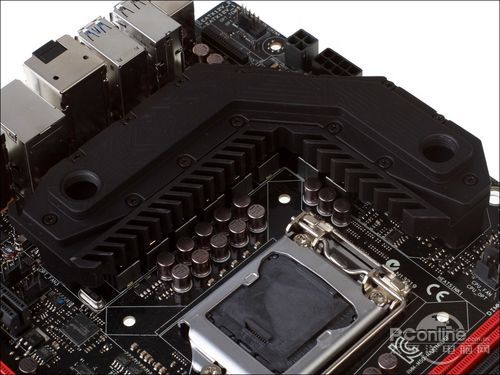

混合散热设计

　　M6F的供电部分采用了CrossChill混合散热设计，既可以用作普通的被动散热，也可以搭配水冷进行散热，为用户解决超频时供电部分发热大的问题提供了良好的基础。

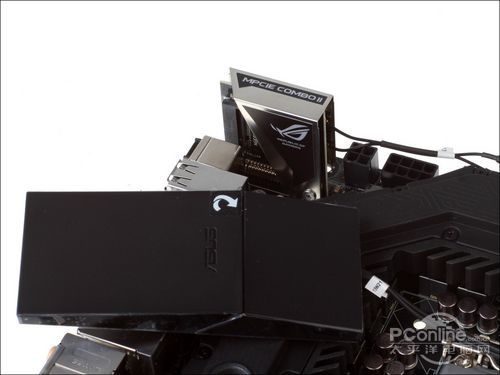

mPCIe Combo II扩展

　　M6F配备ROG特色的mPCIe Combo II扩展，自带802.11AC标准的极速Wi-Fi和蓝牙4.0，能安装天线强化信号，此外还配备一个NGFF扩展接口，可以安装使用超极本用的高性能迷你SSD.


SupremeFX Formula声卡

　　M6F采用SupremeFX Formula声卡设计，导流装甲上有红色的SupremeFX标记，拆开可以看到采用了独立切割PCB和金属屏蔽罩等屏蔽手段，使用了专业的音频电容和著名Cirrus品牌DAC芯片，以及OP AMP放大和专业的耳放芯片，让主板可以轻松驱动高达600Ω的超高抗阻耳机。


专业音频电容+薄膜电容

　　M6F的音频部分采用的是日系ELNA音频电容和德国WIMA薄膜电容，能有效改善声卡高音和低音的表现，让主板的声音表现更加全面，可实现120dB级别的高质量音频。

易用设计

　　M6F的右上角设有启动与重启微动开关、Q-Code检错和测温LED、MemOK！内存兼容工具和电压测量点，可以有效改善主板的易用性，对于超频玩家来说尤其有用。

启动LED指示灯

　　M6F依然配备ROG特色的启动LED指示灯，在ATX电源接口旁边，用户可以通过这几个LED快速分析出主板启动到哪一步出现问题，方便排除问题。

祥硕ASM 1074 Hub芯片

　　主板采用了一块祥硕的ASM1074 Hub芯片，可以把USB3.0接口拆分成4个，提升可用接口数量，无需驱动。

Intel WG1217V网卡

　　M6F没有采用常见的RTL8111系列产品，而是采用了Intel的WG1217V千兆网卡，网络吞吐量更加稳定，搭配游戏无延迟II等特色应用，让用户游戏、下载流畅同步进行。

[page]

评测平台与评测方法介绍：

　　本次评测主要可以分为五部分，第一部分是UEFI BIOS增强版试玩，第二部分是基准性能测试，第三部分是简易超频测试和主板发热量测试。


测试平台截图（点击下载鲁大师）

　　硬件方面，我们选择了顶级的i7-4770K和HD7770搭配8G双通道内存，加入其它主板作对比，看看这款主板能不能充分发挥这些硬件的性能。

UEFI中文图形化BIOS增强版试用：

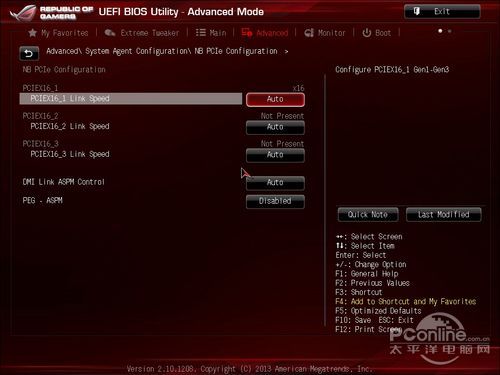

BIOS界面

　　M6F采用的BIOS是UEFI BIOS增强版，颜色以红黑为主，具有ROG特色，相当美观易用，而且响应性方面也不错，键鼠操作都没有延迟。

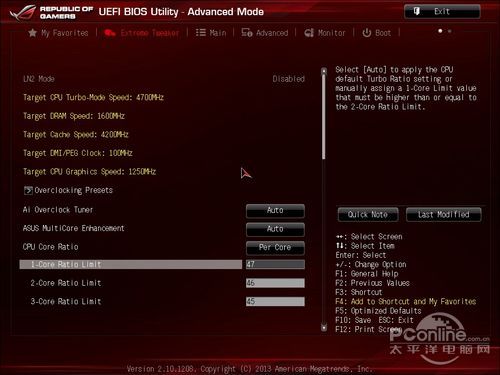

BIOS功能

　　功能方面，M6F的BIOS提供非常丰富的超频设置选项和各种微调选项，同时也支持读取存档超频，除了能让玩家畅快超频，还可以尽量优化跑分成绩。

　　总体来说，这款主板的BIOS是非常完善的，高级玩家绝对不会感到不够用。

基准性能测试：

　　为了衡量主板的基本性能表现，我们设计了一套验证CPU、内存和显卡性能的评测方案，让评测主板的成绩与参考主板对比，以便确认其性能表现没有问题。由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　默认设置下，M6F、M6H、M6I都会自动超频加速，性能超越一般的主板（性能提升最高约7%），因此跑分方面都会高一些。

　　总体来说，M6F的整体性能表现是非常出色的。

[page]

华硕 ROG M6F简易超频测试：

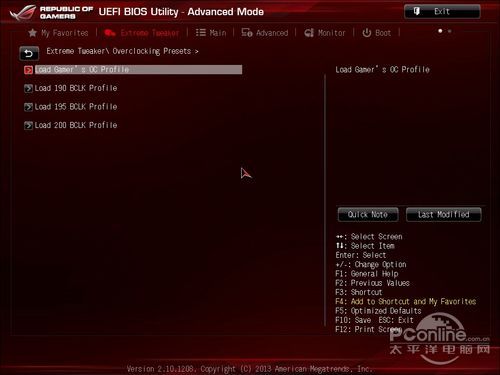

一键超频到单核4.7GHz

　　在搭配K系列CPU时，M6F能提供丰富的超频预设档案供调用，我们选择了玩家超频档案，主板会自动调整BIOS选项，超频到最高4.7GHz单核，超频幅度达21%.

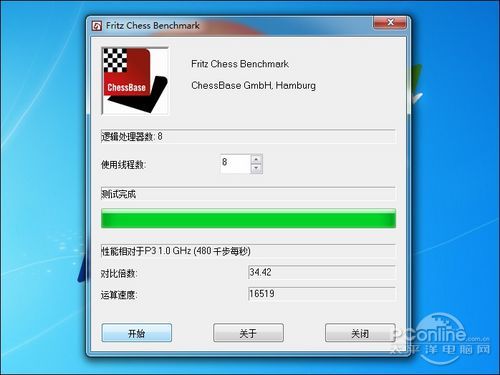

跑分提升15%

　　超频后平台成功启动到桌面并运行了国际象棋测试，得分16519，相对默认频率的四代i7提升达15%.

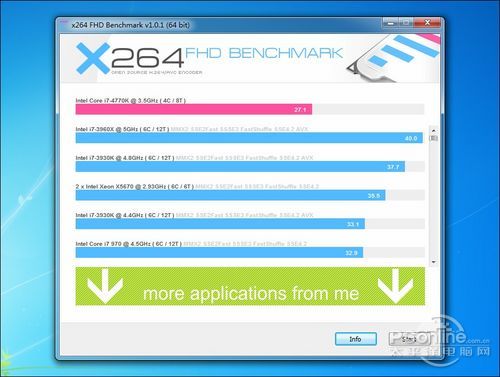

通过X264高清压缩测试

　　我们再来运行高负载的X264高清视频转换测试，如果出现蓝屏死机等状况，就说明超频的平台还不稳定。M6F成功通过了此项测试，跑分27.1，继续有提升，说明超频后的平台稳定性表现不错。

　　总体来说，M6F维持了ROG系列的超频优势，只需轻松设置即可超频提升性能，而高端玩家更可以通过各种细致的调节选项，挑战更极限的频率。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，满载5分钟再闲置5分钟记录两个成绩。

功耗对比

　　M6F的功耗表现良好，基本上和其他同系列ROG主板一致。

主板温度测试

　 　温度测试部分，我们主要考察主板芯片组的温度与供电部分的问题，这两部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。

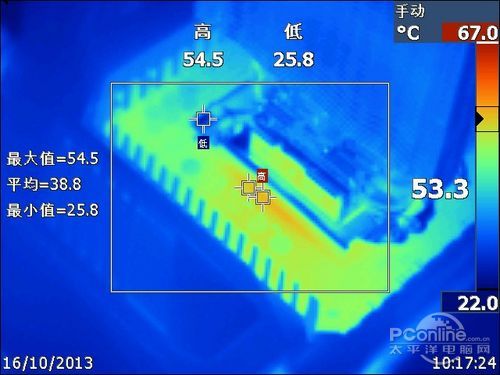

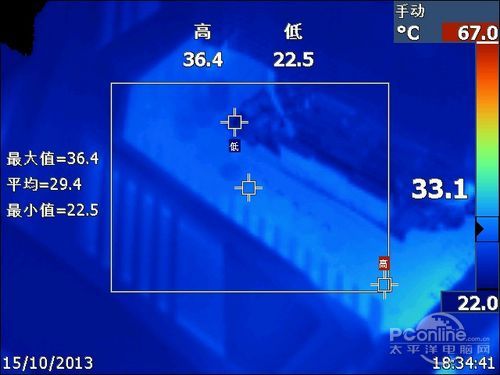

满载闲置发热量与超频后满载发热量

发热量对比

　　默认设置下，M6F的满载发热量和M6H一致，大约58℃，而闲置发热量要更低，应该是得益于导流装甲。使用玩家超频档案超频后，满载发热量不升反降，可见极限数字供电II与顶级用料结合带来的极大超频优势。

[page]

PConline评测室总结：

华硕 ROG Maximus VI Formula

　　性能与特色，华硕 ROG M6F总体和M6H很相近，只是扩展方面要更强劲，ROG导流装甲、金属背板、CrossChill混合散热的加入，不仅带来了独特的外观，更强化了主板的可靠性和散热能力，搭配强劲的极致数字供电II，玩转超频无压力，而SupremeFX Formula声卡、声波雷达、游戏无延迟II等丰富应用的加入，更强化了主板在实际游戏影音中的表现，可谓一款全能好板。

　　价格，当前M6F售价2699元，堪比X79，一般用户当然是消费不起的，主要适合不缺钱的发烧玩家选择。

　　不足的地方，首先是它价格比较贵，其次是虽然经过优化设计排除了大部分兼容问题，但导流装甲的加入还是可能遇到一些兼容问题。

[page]

扩展阅读：华硕 ROG M6F的独家特色功能

声波雷达功能

　　华硕 ROG M6I带来了新的声波雷达功能，能自动分析游戏中的声音，然后以图形化形式表现出来，让玩家能够更精确判断枪声、脚步声的来源方向，帮助玩家在游戏中取得优势。

游戏无延迟II

　　这款主板延续了以往ROG的功能，带来了新版的游戏无延迟II技术，能够将网络程序分类并安排好优先级，保证游戏程序能跟其他网络程序如下载机一起流畅运行，游戏下载两不误。

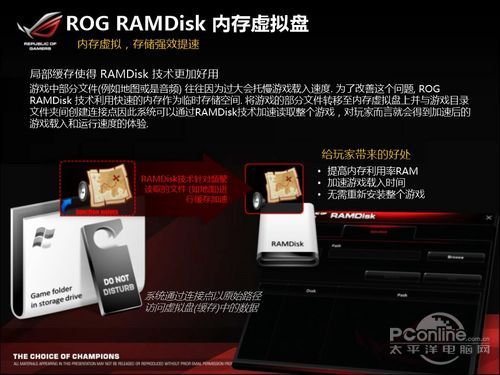

内存虚拟盘

　　这款主板搭配配套软件可以实现简单易用的内存虚拟盘功能，加速游戏载入，让大内存配置更好地为游戏玩家服务。

SSD安全擦除

　　新一代ROG还带来了SSD安全擦除功能，等于全盘TRIM，快速让用久了的SSD恢复活力，重新找回极速的感觉。
