酷睿3代宝刀未老！技嘉给力Z77小板评测
Intel在六月就发布了第四代智能酷睿处理器，但其性能的略微提升并没有给我们带来多大的惊喜，并且刚上市时的高价让一些追求性价比的玩家感到难以出手。相比之下，第三代智能酷睿处理器及其匹配的7系列主板都有了不同程度的降价，性价比突出。今天笔者就为大家带来技嘉的一款Z77MX-D3H主板，下面就让我们来看看它的表现吧。
酷睿3代宝刀未老！技嘉Z77MX-D3H评测
技嘉 Z77MX-D3H是一款Z77主板，搭配非K系列的二代/三代i5/i7都能超四个倍频，对于追求性价比的玩家很有吸引力。
技嘉 Z77MX-D3H概况介绍：
技嘉 GA-Z77MX-D3H 图片 系列 评测 论坛 报价 网购实价

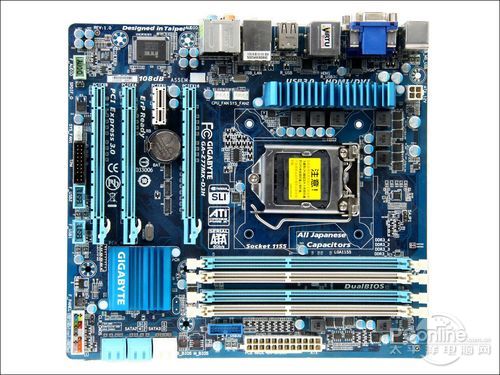

配色方面,技嘉Z77MX-D3H还是采用一贯的蓝色PCB和白色的插槽加以点缀，显得沉稳大方。主板基于Z77芯片组设计，采用LGA1155接口，支持Ivy Bridge处理器及32nm Sandy Bridge处理器。

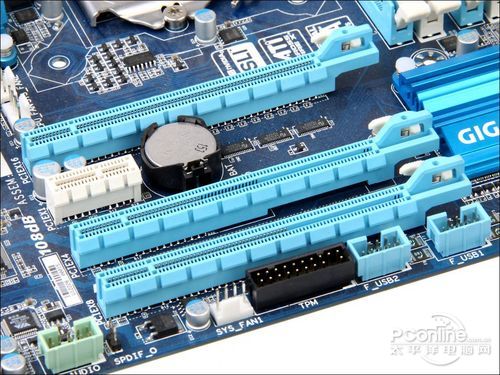

拓展插槽
拓展部分，主板提供了主板提供了1×PCI-E×1插槽，3×PCI-E×16插槽，支持PCI-E3.0，并且支持AMD CrossFireX和英伟达SLI交火技术，让显卡更快更强。

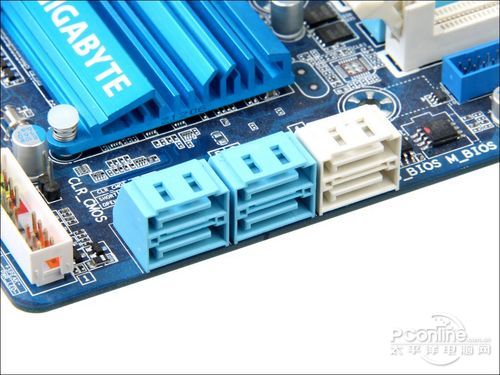

磁盘接口
主板提供了2个SATA 3.0接口，4个SATA 3.0接口，支持RAID 0，RAID1，RAID 5及RAID 10功能，对固态硬盘有较好的支持，采用卧式的设计还可以方便用户对其进行理线。
I/O接口
背部接口输出方面，主板提供了DVI+D-sub+HDMI显示输出,提供了PS/2鼠键接口,RJ45网络接口,2个USB3.0接口，4个USB2.0接口及八声道高清音频输出背部，接口比较丰富。
技嘉Z77MX-D3H主板规格参数 | |
| 尺寸架构 | M-ATX |
| CPU插槽类型 | LGA 1155 |
| 主板芯片 | Intel Z77 |
| 内存插槽 | 4 x DDR3 DIMM |
| 显卡支持 | PCI-E 2.0 x 16 |
| SATA接口 | 2 x SATA 3.0,4 x SATA 2.0 |
| USB3.0接口 | 4 x USB 3.0，2前2后 |
| 特色功能 | 四代超耐久，支持超频，支持双卡，良好扩展能力 |
| 参考价格 | 650元 |
当前这款主板在X宝等渠道购买的价格大概650~700元，搭配i5-3470散片的话性价比还是不错的。
[page]
技嘉Z77MX-D3H主板细节赏析：
供电部分
供电部分，技嘉Z77MX-D3H主板采用的是6相供电设计，选用了全固态电容与高品质全封闭电感，配合上超低阻抗的八爪鱼MOS，可以为CPU提供强大而稳定的电流，MOS管上面还覆盖有散热片辅助散热，能够有效的保证平台的稳定性。
内存插槽
内存插槽，采用了标准的双通道4根DDR3内存插槽，支持DDR3 2400（OC）/1600/1333/1066MHz内存规格，最高支持32G容量，为用户升级留下足够的余地。
音频芯片
声卡方面，采用威盛的VIA VT2021音频芯片，支持高清音频，支持7.1声道，满足用户的影音娱乐需求。
千兆网卡
板载Atheros网络芯片，最高支持1000M网络传输速度。
[page]
评测平台与评测方法介绍：
硬件平台 | |
| CPU | Intel i7 3770K |
| 主板 | 技嘉Z77MX-D3H |
| 内存 | DDR3-1600 4GB×2 9-9-9-24 |
| 硬盘 | 西数 1TB |
| 显卡 | AMD HD7770 |
| 软件平台 | |
| 系统软件 | Win7 64位正式版 AMD 催化剂13.6 |
| BIOS版本 | - |
| 评测软件 | CPU/内存性能测试： Fritz国际象棋测试 CineBench R11.5 x64 X264 FHD BenchMark 1.0.1 X64 WinRAR 4.20 X64 3D/游戏性能测试： 3DMark Vantage 1.10 3DMark 11 1.02 光荣使命（1440*900，High，DX11，0xMSAA） 孤岛惊魂3( 1440*900，high，DX11，0xMSAA ) 发热量测试： Prime95 |
本次评测主要可以分为两部分，第一部分是是基准性能，第二部分是主板发热量测试。
测试平台截图（点击下载鲁大师）
我们测试选择的硬件是三代酷睿中最强的i7 3770K，公版HD7770和8G 1600MHz双通道内存，下面来看看主板表现如何。
基准性能测试：
为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。
技嘉 Z77MX-D3H基准性能测试 | |||
| 测试项目 | 技嘉 Z77MX-D3H | 华硕 P8Z77-I Deluxe | 差距 |
| CPU/内存性能 | |||
| 国际象棋 | 14715 | 14005 | +5% |
| X264 FHD BenchMark | 23.1 | 21.9 | +5% |
| CineBench R11.5 | 7.97 | 7.55 | +6% |
| WinRAR文件压缩 | 8647 | 8679 | 0% |
| 3D游戏性能 | |||
| 3DMark 11(P档) | 4208 | - | +0% |
| 新3DMark 11(FSE) | 2697 | - | +0% |
| 光荣使命 | 55.1 | - | +0% |
| 孤岛惊魂3 | 47 | - | +0% |
主板测试过程中运行稳定，没有出现蓝屏死机等情况。
技嘉 Z77MX-D3H 性能评价（较好，正常，较差） | |
| CPU常规性能 | 较好 |
| 内存性能 | 正常 |
| 3D游戏性能 | 正常 |
技嘉 Z77MX-D3H各项成绩表现正常，能较好的发挥出CPU的性能，而且测试运行全过程中表现稳定，并无死机蓝屏等现象。
[page]
平台发热量测试：
发热量测试方面，我们主要考察主板的供电部分发热情况。供电部分是主板发热的一大热源，也是影响主板稳定性的一个关键，一般来说，发热量在50~70℃之间是比较常见的，我们采用热成像仪进行测试。
热像图解析：颜色代表温度
热像仪输出热像图是一种以渐变颜色表示温度的图像，低温会以冷色调(蓝)呈现，而高温则会以暖色调(红)呈现，从低温冷色向高温暖色无级渐变。我们测试设置的温度表示范围为22℃~68℃，超出上限范围的温度会以白色表现，而低于下限范围的温度会以黑色表现。
此外，我们测试用的热像仪还能实时标出三个参数，一个最高点温度，一个最低点温度，以及当前中央点的温度。

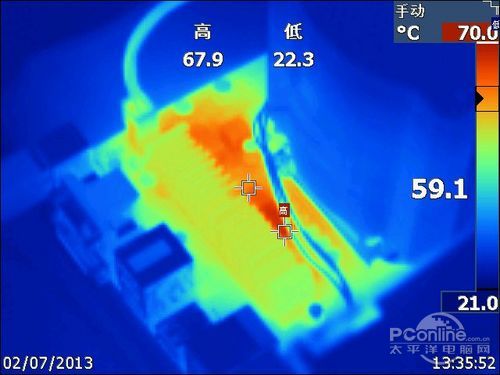

满载5分钟发热量：59.1°C

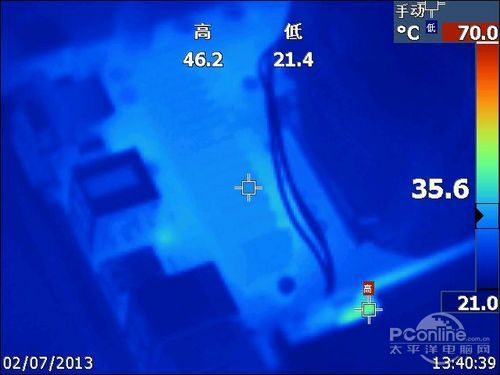

闲置5分钟发热量：35.6°C
室温24°C下，满载5分钟后，供电部分温度升高到59.1°C，最高达到67.9°C，而闲置5分钟后，温度骤降到35.6°C。可以看到在散热片的辅助下散热非常迅速，主板散热做得不错。
[page]
PConline评测室总结：
技嘉Z77MX-D3H
为一线大厂，技嘉向来以不惜成本地堆料而著称，主板延续了技嘉一贯豪华的用料风格，做工扎实，技嘉超耐久4技术和四年免费质保给平台稳定性提供了保障。
技嘉Z77MX-D3H 优缺点点评 | |
| 优点 | 缺点 |
1、技嘉超耐久4技术，豪华用料 2、支持CF和SLI双卡交火 3、双BIOS设计，良好扩展 4、4年免费质保 | 1、无 |
虽然第四代处理器已经到来，但对于注重性价比的玩家来说并不适合选购，加上Intel取消了第四代处理器的四倍频福利，现阶段选用三代i5+Z77平台显得更有性价比。技嘉Z77MX-D3H网上商城报价只要749元，性价比突出，最近准备攒机的朋友不妨多关注一下。
