坐等三代APU降临!华硕新接口A88小板评测

　　 AMD计划在2014年1月14日正式发售"Kaveri"三代APU，据称将是史上最为强大的APU，同时也是对开发者最为友好的APU，它除了带来DX11.1和PCI-E 3.0支持，还第一次实现初步完整的HSA。要使用三代APU，必须搭配FM2+接口的主板，比如A88X。今天我们评测室为大家带来的就是华硕 A88XM-A这一块主板，最低报价仅510元，以华硕的产品来说算是非常低价了，难道AMD主板市场已经崩盘？下面就让我们一起来看看这款主板如何。

坐等三代APU降临!华硕新接口A88小板评测

　　华硕 A88XM-A采用了最新的A88X芯片组，黑色的FM2+接口，支持FM2+/FM2接口的APU或者Athlon Ⅱ系列处理器。

华硕 A88XM-A主板概况介绍：

华硕 A88XM-A  图片  评测  论坛  报价  网购实价

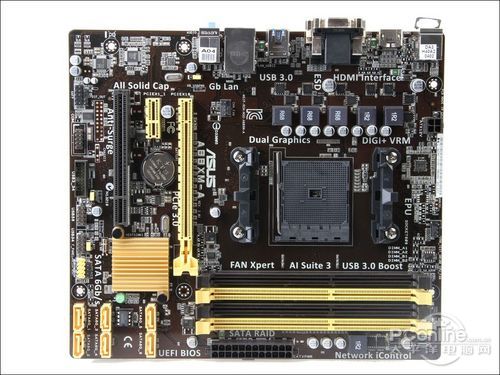

　　华硕 A88XM-A采用标准的M-ATX板型设计，虽然属于小板，但规格齐全，拓展丰富。华硕这一代主板都以黑色PCB为底色，金黄色的插槽和散热片搭配，审美方面就见仁见智了，至少小编还是觉得以前的蓝黑色搭配好看点。

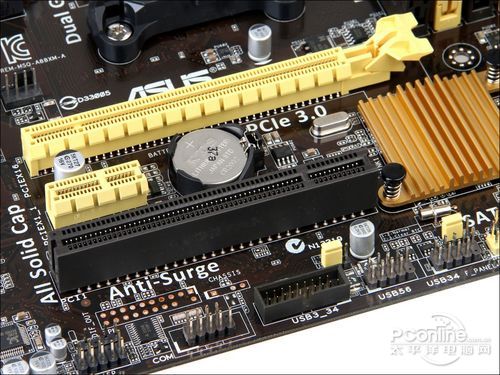

拓展插槽

　　拓展方面，主板配备了1×PCI-E X16显卡插槽、1×PCI-E X1插槽和1×PCI插槽，PCI-E 3.0标准能为显卡提供更高速的带宽，保证中高端显卡性能的完整发挥，不过PCI-E 3.0只能搭配Kaveri才能实现，FM2接口的处理器只能望洋兴叹了，不过PCI-E 3.0对于现阶段的APU来说还是属于鸡肋。

磁盘接口

　　主板提供了6个原生的SATA 3.0磁盘接口，略有缩水（A88X芯片组原生提供8个SATA 3.0接口），支持RAID（RAID 0, RAID 1, RAID 5 和 RAID 10)，SATA 3.0能提供2倍于SATA 2.0的速度，实现磁盘的快速读写，保证SSD的性能完整发挥。

I/O接口

　　主板在背部I/O接口处，提供了一组全高清视频输出，包括VGA/DVI/HDMI，2xUSB 3.0接口，2xUSB 2.0接口，一组PS2键鼠接口，一个千兆网卡接口和一组高清音频接口，接口基本够用。

　　 华硕 A88XM-A采用了最新的A88X芯片组，目前在电商报价为549元，已经算比较低价了，而淘宝方面更有卖到510元的，到底这货值不值？我们接着看。

[page]

华硕 A88XM-A主板细节赏析：

供电部分

　　CPU供电部分，主板采用了成熟的五相数字供电，其中左边三相为CPU供电，右边两相为GPU供电，整板电容采用的是台湾的钰邦固态电容，PWM位于右上角的CPU的4针供电接口下方。遗憾的是发热量最大的MOSFET上面并没有覆盖散热片，而且每相只有两颗MOSFET，散热应该还行。

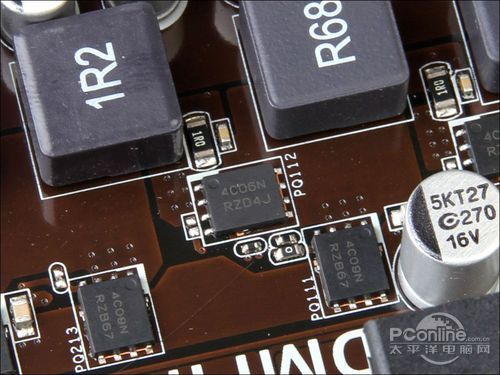

PWM与MOSFET特写

　　PWM芯片为ASP1206GOW，还是被打磨为DIGI+EPU，MOSFET采用SO-8封装方式，一上一下搭配，上桥型号为安森美的4C09N，下桥同样为安森美的4C06N，左边CPU供电电感为0.68微亨，右边是1.2微亨。

　　华硕EPU智能节能处理器可检测目前的系统负载并实时智能调整功率，以此提供整体系统节能达到整机省电的目的。EPU芯片可为组件提供自动相位切换，智能加速及超频以提供最适合的用电量，以此节省电力与成本。更可以采用手动功耗设定模式，它可以根据负载降低CPU功耗到指定的等级，节省电费的同时，降低了不必要的碳排放，打造更高效的PC。

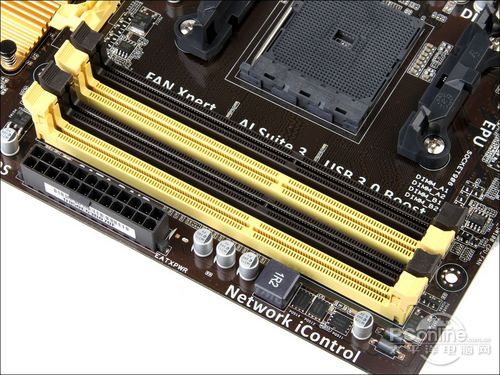

内存插槽

　　主板提供了4 x DDR3 DIMM 内存插槽，并配备一相供电，支持双通道DDR3 2133MHz内存，最大内存容量为 64GB，满足用户的升级需求。

声卡

　　声卡方面，集成的是 Realtek ALC887 8声道音效芯片，能提供不错的音效，可以为用户日常的影音娱乐带来良好的是体验。

网卡

　　网卡方面，采用的是常见的 Realtek RTL8111G千兆网卡，螃蟹家族的集成芯片几乎遍布各款主板了，性能自然不用多说。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是功耗和发热量测试。

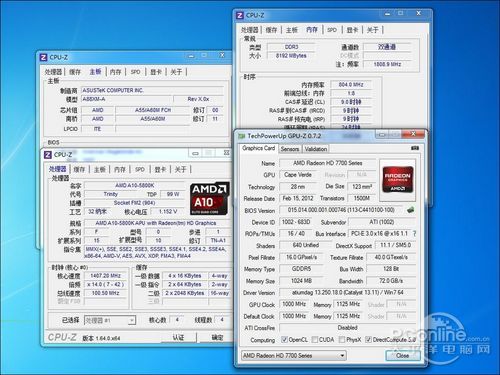

评测平台截图（点击下载鲁大师）

　　由于我们目前手上并没有三代APU的样品，因此我们测试选择的硬件是A10 5800K，DDR3 8G 1600双通道内存，HD7770公版和西数蓝盘1T作为评测平台，下面来看看主板表现如何。

主板BIOS试用：


BIOS界面

　　这款主板采用的是华硕的UEFI 中文图形化BIOS增强版，支持中文界面，操作简单快捷。独家的EZ 便捷模式更直观，更便捷，可自定义快捷键快速切换至用户最喜欢的BIOS页面和需要频繁设置的功能选项。EZ 便捷模式界面全新升级,包含快速配置每一个风扇的参数,这些都让BIOS操作更加便捷。


BIOS选项

　　BIOS还提供了收藏夹和快捷键，快捷便签和SATA接口重命名等等。BIOS的超频选项也非常丰富，提供了丰富的电压调节选项，用户可以轻松调节各项参数玩转APU。

　　BIOS设计通常是区分厂家实力的重要标志，华硕在BIOS方面走在了前头，操作非常人性化，选项也非常丰富，不愧为一线厂家。

基准性能测试：

　　为了衡量主板的基本性能表现，我们设计了一套验证CPU、内存和显卡性能的评测方案，让评测主板的成绩与参考主板对比，以便确认其性能表现没有问题。由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　可以看出该主板对硬件具有良好的支持，CPU，内存和显卡性能都能得到良好地发挥，成绩水平正常。

　　磁盘性能方面也大同小异，华硕 A88XM-A的USB 3.0写入速度较快，排除人为插拔U盘和偶然误差等因素，我们人为这两款主板的磁盘性能一致。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，满载5分钟再闲置5分钟记录两个成绩。

平台功耗对比

　　功耗方面，华硕 A88XM-A与另外一款主板也差不多，满载功耗稍低一点，表现正常。

主板温度测试

　　 温度测试部分，我们主要考察主板芯片组的温度与供电部分的问题，这两部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。


发热量测试截图（左满载，右闲置）

　　经过我们的整理后，发热量对比如下图：

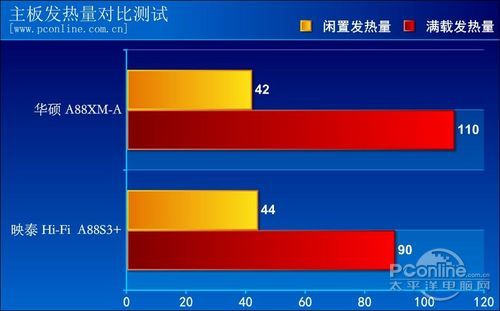

发热量对比

　　发热量方面，AMD平台主板还是悲剧，满载五分钟后主板供电部分最高温度高达110摄氏度，不过闲置五分钟后温度还是迅速降到了42度，不建议搭配A10 5800K超频使用。另外，我们可以看到发热最严重的主要集中在那三相为CPU供电的MOS管上面，如果在MOS管上面覆盖有散热片相信发热情况会好些。对于AMD这种高功耗高发热问题已经由来已久，我们只希望下一代的Kaveri APU能在刚好和发热问题也有所改进。

[page]

PConline评测室总结：

华硕 A88XM-A

　　作为主板行业的老大，华硕主板的品质相信不用多说。这一代主板都配备了华硕5重防护功能，包括 DIGI+ VRM数字供电控制提供精准的CPU供电控制；ESD静电防护，延长料件使用寿命，让华硕主板远离静电干扰和损害；板载可复式保险丝（自恢复保险丝）防止内存因过电流和短路损坏；防潮不锈钢I/O 接口，保护接口不受腐蚀侵害。华硕提供的这一系列的防护技术为主机提供了超强的安全可靠性和延长了耐用度。

　　华硕 A88XM-A采用的是最新的A88X芯片组，FM2+接口，支持下一代的Kaveri APU，主板接口丰富，用料扎实，设计优秀，549元的报价很不错，淘宝的话甚至仅510元，良心价了。
