Haswell奔腾良伴！翔升超值H81主板评测

　　Intel推出了Haswell新架构的奔腾G3220双核，核显性能相对大有改进，用奔腾整合平台终于不再鸡肋，而要保证良好的性价比，一款超值的主板当然是少不了的，今天我们就来看看翔升近期推出的一款超值H81主板，翔升 H81M-PK.

Haswell奔腾良伴！翔升超值H81主板评测

　　翔升 H81M-PK采用Intel的H81芯片，支持原生的SATA3.0和USB3.0，适合搭配LGA1150接口的四代Core i系列CPU，尤其适合搭配新奔腾组建高性价比的整合平台。

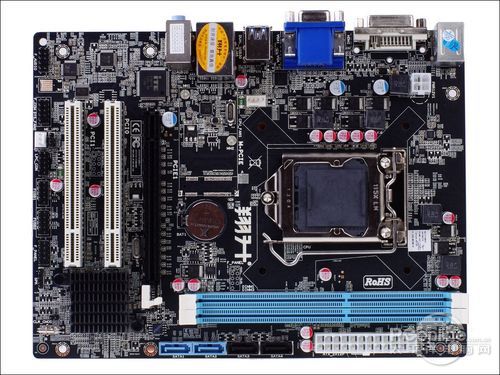

翔升 H81M-PK概况介绍：

翔升 H81M-PK  图片  评测  论坛  报价

　　翔升 H81M-PK采用mATX小板设计，配备双内存插槽，并且带双PCI插槽，对于网吧应用等特殊应用会更加适合。

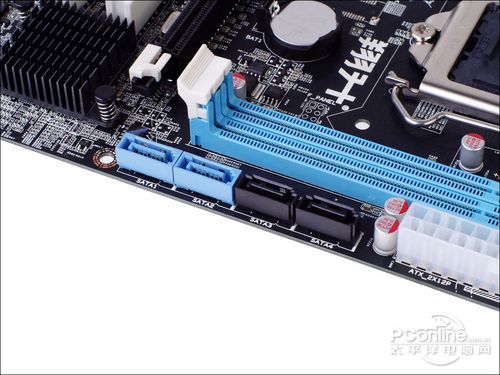

SATA接口

　　翔升 H81M-PK配备3个磁盘接口，其中两个蓝色接口为SATA3.0接口，另外两个是SATA2.0接口，既可以保证充分发挥SSD的高速读写性能，也能保证主板有相当的扩展能力。

扩展插槽

　　主板配备3条扩展插槽，其中1条是PCI-E显卡插槽，可以用于扩展安装高性能独显，另外两条是PCI插槽，可以支持扩展Debug卡等设备。

I/O接口

　　主板配备2个PS/2键盘和鼠标接口、DVI+VGA+HDMI全视频输出、2个USB3.0、2个USB2.0和6声道音频。

　　这款主板目前还未正式上市，不过根据H81的产品定位，估计定价会在399~499元之间，性价比还是很不错的。

[page]

翔升 H81M-PK细节赏析：

供电设计

　　这款主板采用了2相供电设计，对于Haswell奔腾来说已经够用了，而且用料方面坚持了全固态电容搭配封闭电感，稳定性表现更加出色。

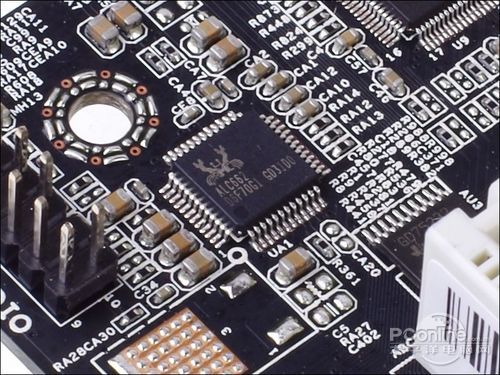

ALC662高清声卡

　　主板采用ALC662入门级高清声卡，最高可以支持6声道音频。

RTL8111F千兆网卡

　　主板采用成熟的RTL8111F千兆网卡，运行性能稳定而可靠。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是功耗和发热量测试。

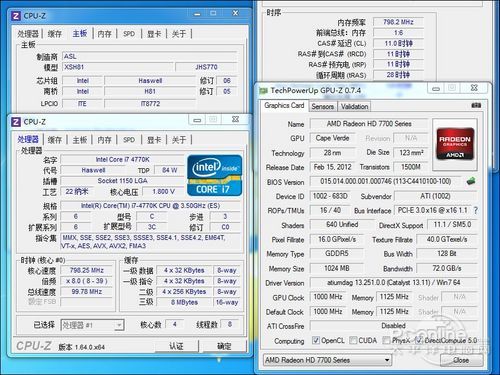

测试平台截图（点击下载鲁大师）

　　考虑到这款主板只有三相供电，故我们测试选择的硬件是Intel i5 4670K，公版HD7770和4G 1600MHz双通道内存，我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：

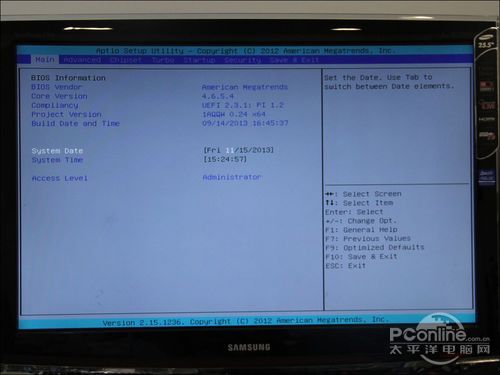

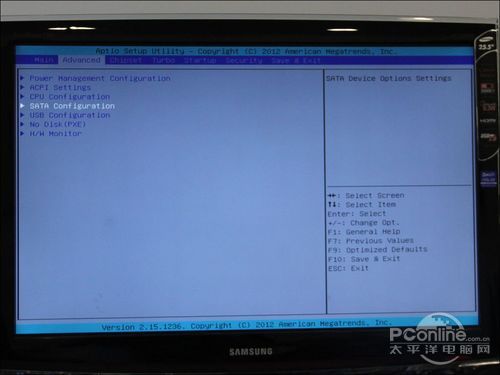

BIOS界面

　　这款主板采用传统的文字界面UEFI，可以用键盘有效操控。

基准性能测试：

　　为了衡量主板的基本性能表现，我们设计了一套验证CPU、内存和显卡性能的评测方案，让评测主板的成绩与参考主板对比，以便确认其性能表现没有问题。由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　翔升 H81M-PK的性能表现和B85差不多，为i7带来了良好的支持，只是USB3.0的读写性能相对有点弱，但相对USB2.0也已经有值的飞跃了。

　　在测定过程中，主板很稳定，没有出现蓝屏死机等现象。

[page]

发热量对比测试
　　温度测试部分，我们主要考察主板供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。

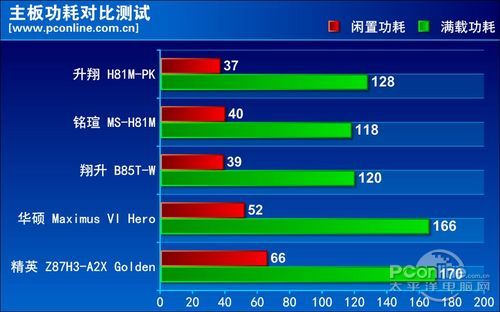

平台功耗对比

　　功耗方面，翔升 H81M-PK表现正常，闲置功耗比较低。

主板温度测试

　　 温度测试部分，我们主要考察主板芯片组的温度与供电部分的问题，这两部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。

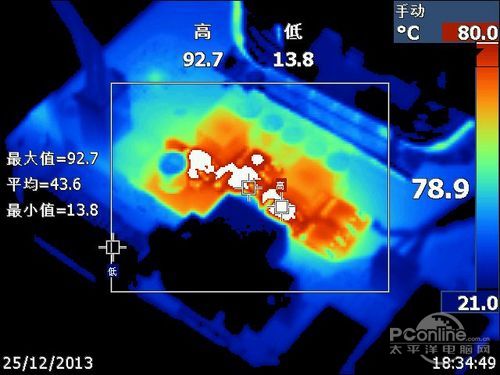

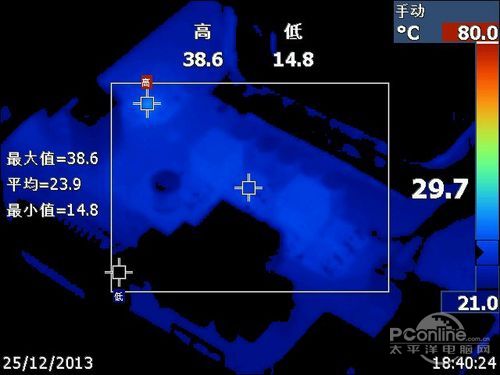

发热量测试截图（左满载，右闲置）

　　为了方便比较经过我们的整理后，如下图

发热量对比

　　由于主板供电部分的MOS管上面并没有覆盖散热片辅助散热，主板的在满载时的发热量较高，推荐搭配奔腾或者i3级别的CPU以降低发热。

[page]

PConline评测室总结：

翔升 H81M-PK

　　翔升素来都有不少性价比很好的入门主板，翔升 H81M-PK当然也不例外，这款主板有良好的用料和原生的高速接口，并且有全视频输出和双PCI插槽，扩展方面是不错的，而且搭配i7也能有良好的性能表现，搭配i3或者奔腾级别的产品当然更加轻松。

 　　当前这款主板还未正式上市，不过依照翔升的习惯，上市价必定会很有吸引力，有意装Haswell奔腾或者i3主机的用户可以保持关注。
