行业用户好选择！悦升H81工业主板评测

　　Intel最新的Haswell架构向渴求高处理器及显示性能的行业们抛出了橄榄枝，Core i3及奔腾系列的产品也已经在第三、四季度陆续发布。悦升基于多行业主板应用的共同特点设计研发了多款采用Intel 8系列芯片组的主板解决方案，用以匹配Haswell高性能处理器，适应中高端行业市场的应用需求。今天为大家带来的就是一款基于H81芯片组设计的产品，它就是悦升TH-H81D，下面我们来看看它表现如何。

行业用户好选择，悦升H81工业主板评测

　　 悦升8系列主板延续了前一代产品H61的高可靠性、稳定等特点，可广泛应用于高清视频播放、数字标牌、视频会议、电教系统、HTPC、一体机等行业，是一款功能强大、显示能力极强的行业主板。

悦升TH-H81D主板概况介绍：


悦升 TH-H81D  图片  评测  论坛  报价

　　悦升TH-H81D采用的是标准的ITX版型设计，支持ITX机箱，版型较为紧凑，部分元件位于主板背部。配色方面还是经典的蓝色PCB搭配黑色插槽，主板采用Intel 8系列H81芯片组，支持Intel第四代Haswell平台酷睿i3/i5/i7和奔腾赛扬处理器。

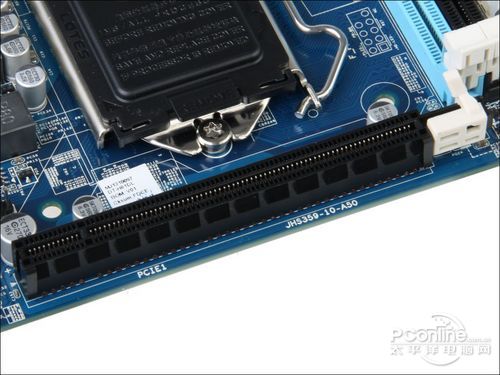

拓展插槽

　　拓展方面，主板提供了1 x PCI-E x16的显卡插槽，可扩展独立显卡、视频采集卡等。

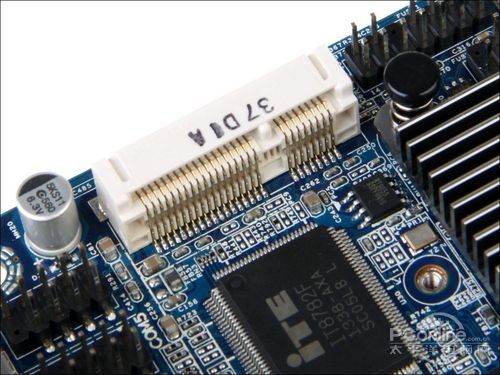

拓展插槽

　　主板提供了2个Mini PCI-E接口，正面白色为全高Mini PCI-E，支持mSATA信号与PCIe信号，背部半高黑色PCIe，支持USB+PCIe信号，可以拓展无线网卡等设备。

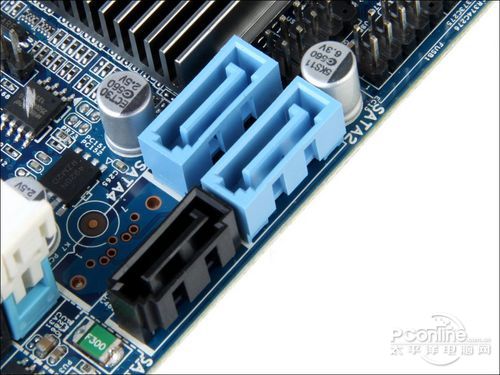

磁盘接口

　　磁盘接口方面，主板提供了3个SATA接口，其中包括2个蓝色的SATA 3.0接口和1个白色的SATA 2.0接口，另一个SATA 2.0做成mini PCI-E接口，基本可以满足工业用户的需求。

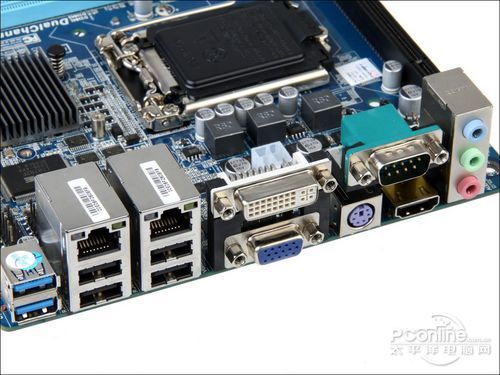

I/O接口

　　I/O接口方面，主板提供了4个USB 2.0接口，2个USB 3.0接口，1个PS/2键鼠通用接口，1个COM接口，2个标准的千兆网络接口和1组高清音频输出。在显示功能的设计上，悦升8系列产品板载HDMI、DVI、VGA显示接口，且内置1个独立信号的HDMI插针，支持4K x 2K极清播放，行业客户可选择2COM口搭配单千兆网口或6COM搭配双千兆网卡的双方案。

　　 悦升TH-H81D扩展性强，接口丰富，对于行业用户和家用NAS用户来说是个很好的选择。

[page]

悦升TH-H81D主板细节赏析：

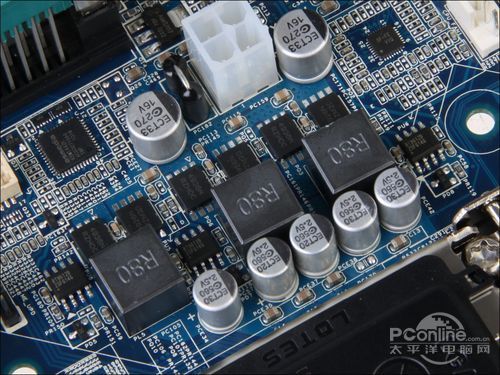

供电模块

　　供电方面，主板采用了扎实的2+1相供电设计，PWM暂时找不到资料。每相供电包括完整的Driver，输入和输出滤波电容，mos管和电感。电容为来自台湾钰邦的固态电容，mos包括一上一下两个安森美mosfet，以WPAK-D2方式封装。

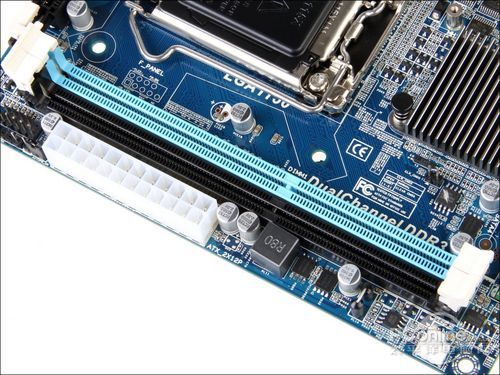

内存插槽

　　主板配备了完整的2条DDR3 DIMM内存插槽，支持双通道内存，最大支持到16GB的容量，基本可以满足用户的需求。

COM插针

　　作为工业主板COM插针是必不可少的，悦升TH-H81D主板上提供了多达5个COM插针，满足工业用户的拓展需求。

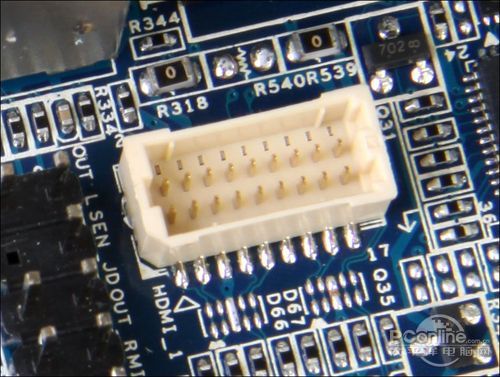

HDMI插针

　　主板还内置了一个HDMI插针，可用来将电脑连接至HDMI数字电视、投影仪、液晶显示器等设备。

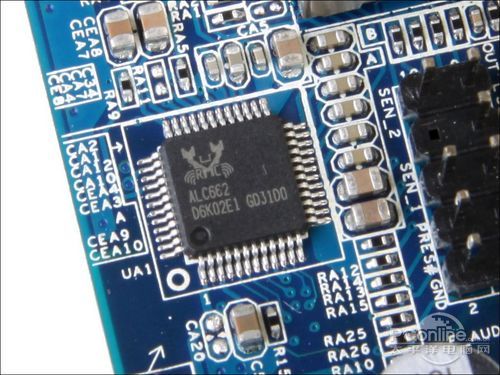

声卡

　　声卡采用的是常见的Realtek ALC662芯片，支持六声道音效。

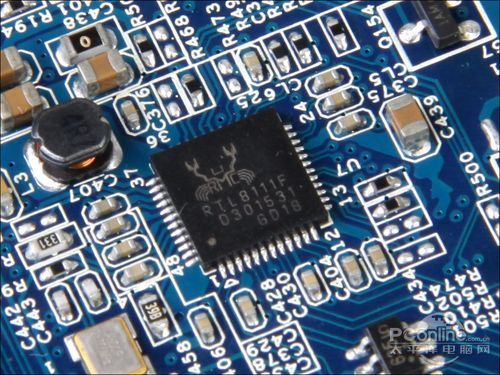

网卡

　　值得一提的是主板板载了两颗Realtek 8111F千兆网卡，行业用户可以选择6COM搭配双千兆网卡的方案进行搭配。

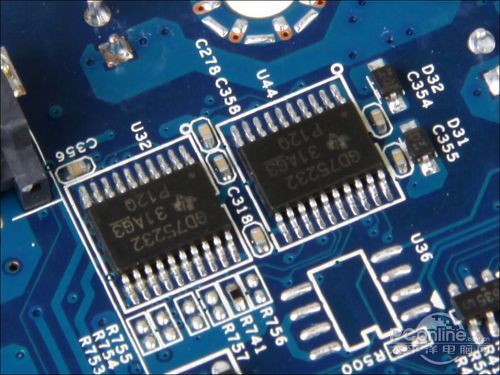

COM芯片

　　主板的六个COM接口（五个COM插针和一个后置的COM接口）由六颗GD75232提供，其中两颗位于主板背部。

祥硕 ASM1442K

　　祥硕 ASM1442K芯片，提供DVI和HDMI切换功能。

主板电池

　　主板电池也粘在背部，采用了飞线设计。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是功耗和发热量测试。

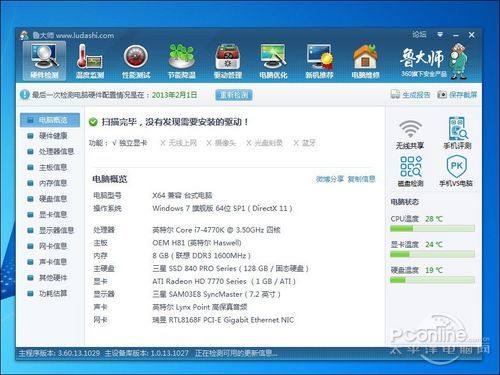

测试平台截图（点击下载鲁大师）

　　我们测试选择的硬件是Intel i7 4770K，公版HD7770和4G 1600MHz双通道内存，我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：

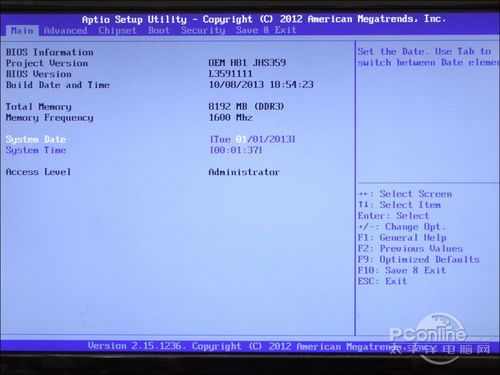

BIOS界面

　　这款主板的BIOS采用的还是传统的蓝色界面，不支持中文，不支持鼠标操作，目前悦升主板的BIOS基本都是这个样子，希望以后有所提升。

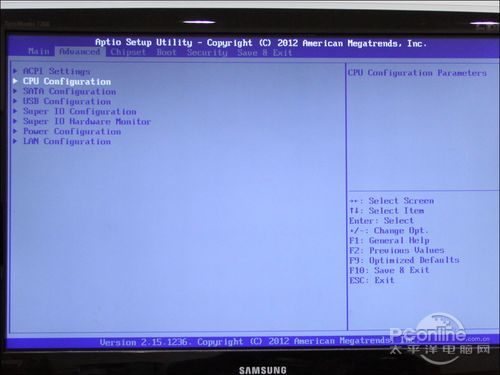

BIOS选项

　　可以对内存频率，磁盘模式，启动顺序等方面进行调节，跟一般的H81主板的BIOS没什么区别，对于行业用户来说，BIOS功能并不重要，传统的BIOS足够了。

基准性能测试：

　　为了衡量主板的基本性能表现，我们设计了一套验证CPU、内存和显卡性能的评测方案，让评测主板的成绩与参考主板对比，以便确认其性能表现没有问题。由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　可以看出这款主板的CPU和内存成绩明显高于另一款大陆H81主板，因为另一款H81主板对睿频的支持有问题，成绩偏低，我们手头上也没有其他H81主板进行比较。如果对比B85主板的话，就会发现成绩基本持平，表现正常。

　　另外，这款主板的USB3.0接口读写速度较一般H81主板低些，不过对用户影响不大。

[page]

发热量对比测试

　　温度测试部分，我们主要考察主板供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。

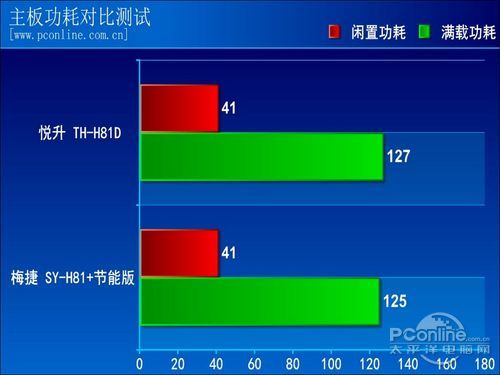

平台功耗对比

　　功耗方面，即使搭配Haswell顶级型号i7 4770K后，满载功耗也不过127W，待机功耗也仅仅41W，主板功耗表现优秀。

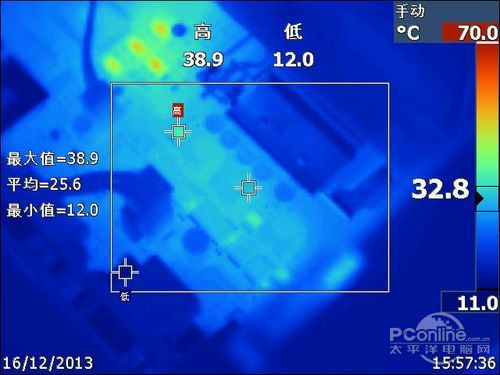

发热量测试截图（左满载，右闲置）

　　为了方便比较经过我们的整理后，如下图

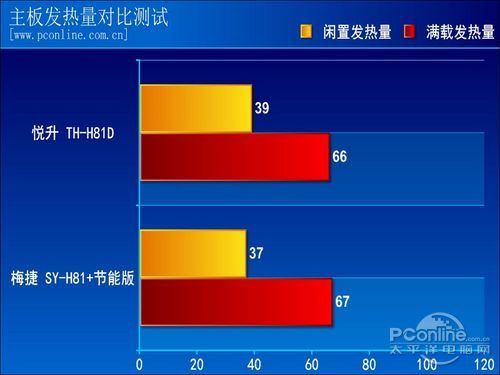

发热量对比

　　发热量方面，虽然mosfet部分没有搭配散热片辅助散热，但发热并不严重，最高温度也只有66度，表现良好。

[page]

PConline评测室总结：

悦升TH-H81D

　　 作为国内最早一批从事行业主板的研发企业主力品牌，本着“以客户为中心”的经营理念，“悦升”凭借杰和总部一整套严谨的研发流程、高水平的研发团队、丰富而完善的生产管理、品质控制、售后服务体系，已成功研发生产并批量生产了百余款行业应用主板产品，目前，产品广泛应用于 一体机、云计算机、高清广告播放机、POS机、游戏机及KTV点播机等高新技术行业，市场份额领先于同行业其它供应商。赢得了广大客户的爱戴和一致好评。

　　悦升TH-H81D是双千兆网卡及6COM串口数的行业主板解决方案，可以满足视频会议等设备平台对高速网络连接及串口数的需求。这款主板延续了上一代产品TH-H61高可靠性、稳定等特点，功能强大，具备极强显示能力，可广泛应用于高清视频播放、数字标牌、视频会议、电教系统、HTPC、一体机等行业。
