游戏玩家的福音！技嘉魔音Z87大板评测

　　在8系列主板刚问世时，技嘉就推出了第三代G1系列主板，包括技嘉G1.sniper 5和技嘉G1.sniper M5，在强化音频设计的同时，注重用户的体验，得到了广大DIY爱好者的好评。特别是前阵子M5的大降价来到999元的价位，更是收到了不少用户的追捧。但对于喜欢大板设计的中端用户来说，G1.sniper 5价位高高在上，实在难以下手。近日，技嘉针对这种情况，特意推出了一款大板设计的Z87魔音主板，价格仅为G1.sniper 5的一半。下面就让我们一起来看看它的表现如何。

魔音主板的延续，技嘉魔音Z87大板评测

　　技嘉 G1-Killer系列主板整合众多技嘉独家功能，以满足用户构建全能高效游戏主机的所有需求，除了内建先进音效技术、双高阶网络设计、多显卡输出支持外，更具备先进散热功能及杀手级优质外观的散热片设计。

魔音主板

　　技嘉G1.sniper Z87属于技嘉 G1-Killer系列第三代主板，不过这款主板在散热片取消了骷髅头设计，貌似更符合国情了。

技嘉G1.sniper Z87主板概况介绍：

技嘉 G1.Sniper Z87  图片  评测  论坛  报价  网购实价

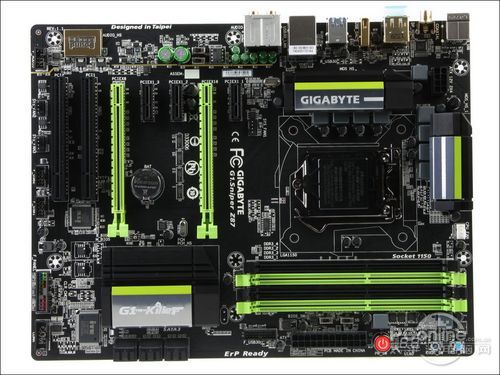

　　技嘉G1.sniper Z87采用Intel Z87芯片组设计，标准的ATX版型，小清新的绿黑配色为主板增色不少。整板走线大方，布局美观，给人一种稳重的感觉。主板使用了定制的尼吉康黑色固态电容，该电容可以在105℃的环境下稳定运行10000小时以上，拥有更好的稳定性与电气性能。

拓展插槽

　　拓展方面，提供了3xPCI-E x1插槽，2xPCI插槽和2xPCI-E x16显卡插槽，支持X8+X8模式多显卡交火，两条显卡插槽位置也较为合理，不会出现大体积显卡打架的窘况。

磁盘接口

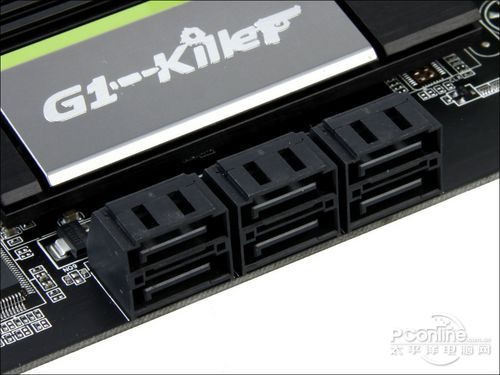

　　主板提供了6个原生的SATA 3.0高速接口，卧式设计，方便机箱走线。

I/O接口

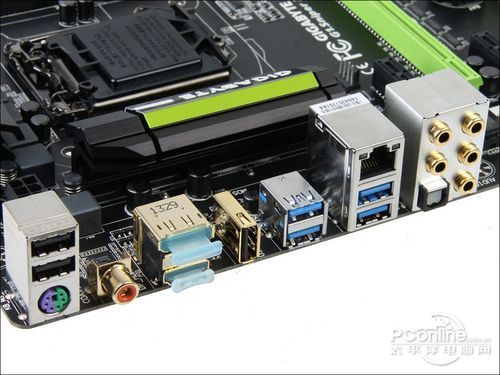

　　主板配备丰富的I/O接口，包括1个PS/2键鼠通用接口、2个USB2.0接口、4个USB3.0接口、1个魔音USB接口、HDMI/DisplayPort视频输出、RJ45网络接口、光纤输出和7.1声道输出。主板在音视频输出接口和视频输出接口上都采用了镀金工艺，能提供更好的信号输出，有效防止接口氧化。主板大胆的去掉DVI和VGA接口，只提供HDMI和DP输出，对于用户来说并没有多大的影响，毕竟买得起这款主板的用户基本都会配备HDMI接口的显示器或者搭配独显使用。

　　技嘉G1.sniper Z87目前在京东商城报价为1449元，跟前阵子1499的技嘉G1.sniper M5相差不大，但最近M5大降价来到999元的价位，G1 Z87的性价比略为逊色。

[page]

技嘉G1.sniper Z87主板细节赏析：

介绍

　　供电部分，跟M5一样的豪华8相供电设计，MOS管上面还搭配有大面积的精致散热片，比起技嘉其他系列主板更有特色。


介绍

　　 PWM芯片为Intersil ISL9582，供电规格为四相通过电感并联实现等效八相，每相供电包含一上一下两个优质MOS管，良好的用料为主板的稳定运行提供了有力的保障。

网卡

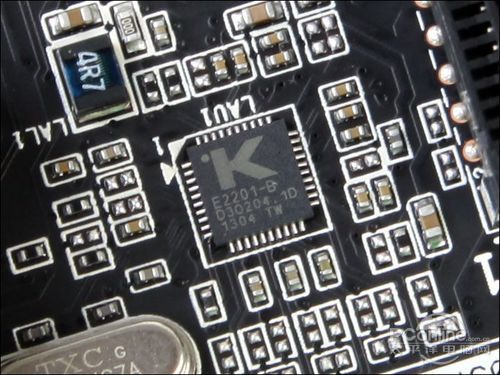

　　 板载的杀手网卡是技嘉G1系列的一个特色，是来自高通创锐讯的Killer E2201网卡，它为网络游戏和在线媒体播放优化，拥有更低的延迟。Killer E2201采用先进的流媒体传输技术，通过对于所有网络连接的识别和重新规划，确保重要的应用程序和游戏获得高优先级的高速网络连接。

音频部分

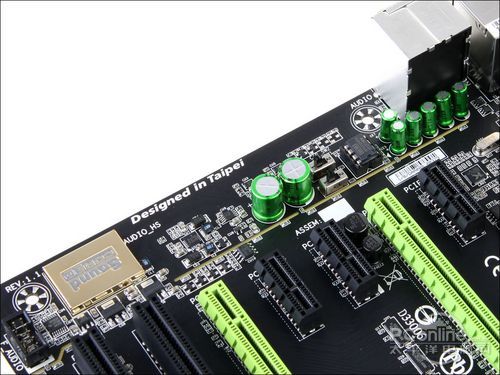

　　音频部分，是G1系列的主打特色。音频部分采用PCB分割线进行隔离，避免主板上的杂讯对声音的输出进行干扰，分割线上还配有一系列的绿色LED灯，在通电后能发出淡淡的绿光，非常养眼。

功放与增益开关

　　音频部分还搭载了一颗可更换式功放芯片，型号为OPA2134PA，技嘉主板是全球首款搭载可更换式功放芯片的主板，玩家可自行更换主板搭载可更换式功放芯片。功放芯片常见于高阶音频设备，一般来说，它不仅提供音频信号的放大，还让音频更清晰有力，提供更卓越的音频体验。玩家可以依照自己音乐聆听习惯，自行搭配市面的各种功放芯片，以感受不同功放芯片独特的特性，让主板的音效风格更符合玩家自己的喜好。相比M5，技嘉G1.sniper Z87配件中少了可更换式功放和一把小镊子，如果能加上就更完美了。

　　功放芯片上方是增益模式切换开关，增益模式强化技术在主板上设计两组切换开关(分别对应左右声道)，让玩家依照输出设备的阻抗选择2.5倍及6倍的增益效果。技嘉的增益模式强化可以让用户依照自己正在使用的音箱或耳机规格，自由选择2.5倍及6倍的音频扩大效果，以调整出更加优化的音频输出及聆听体验。

尼吉康音频电容

　　 技嘉的魔音系统采用高质量尼吉康专业音频电容，透过这些专业音效的电容提供最高质量的声音分辨率和音效扩大功能，为玩家创造最逼真的声音效果。

创新声卡

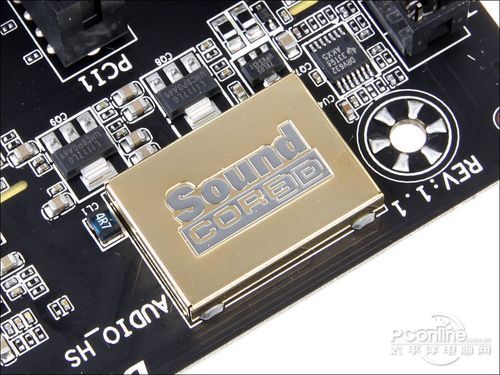

　　 主板集成了一颗来自创新公司的3D音效芯片，通过该芯片内部的多核音效处理器，搭配先进的创新声卡驱动和相关软件，可以提供与高端声卡相媲美的音频处理性能。芯片上面还有金属屏蔽罩覆盖，已经用锡焊固定在主板上，这里不做拆解。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量和功耗测试。

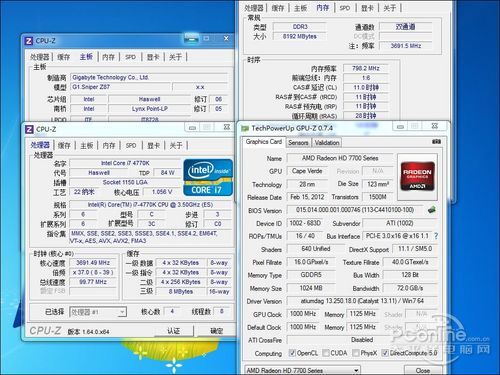

测试平台截图（点击下载鲁大师）

　　　我们测试选择的硬件是最新的Intel i7 4770K，公版HD7770和4G 1600MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：


BIOS界面

　　BIOS方面，还是G1系列的UEFI图形化特色BIOS，支持1080P，可用键鼠操作，支持中文，可以屏幕截图，CPU，内存，风扇转速等信息设在界面四周，所有信息一目了然。


BIOS设置选项

　　BIOS提供了丰富的超频选项，包括CPU的倍频、内存的频率、CPU和内存的电压调节等等。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　可以看出该主板对硬件具有良好的支持，CPU，内存性能都能得到较好地发挥，游戏方面表现良好。一般只要主板对CPU的睿频和内存支持良好，成绩基本一致。

　　磁盘读写速度方面也表现正常，与其他Z87主板成绩不相上下。

[page]

技嘉魔音USB接口测试：

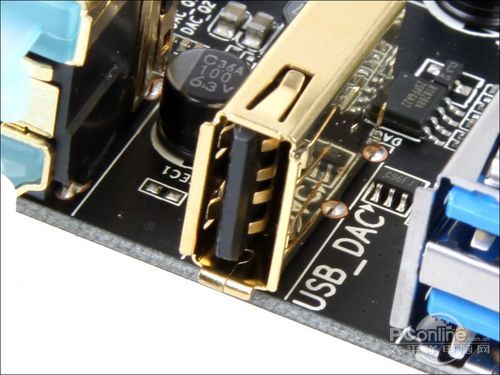

魔音USB接口

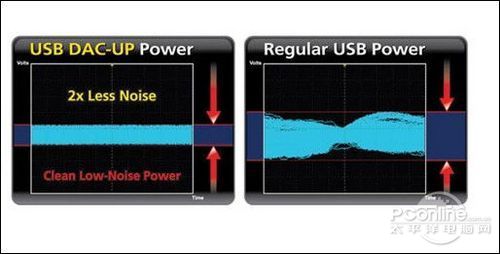

　　 技嘉G1极致玩家主板搭载的镀金的USB 2.0接口，称为魔音USB接口。可为USB音频设备提供更纯净、无噪声的电源供应。一般来说USB音频设备若连接到计算机的其他USB端口会因电流不稳而影响音频表现，所以技嘉采用独立的电源线路，有效地减少潜在的电流异常波动，以确保玩家拥有最佳的音频信号体验。

魔音USB接口

　　 技嘉魔音USB接口也可以通过关闭该USB端口的电力供应，让USB音频设备仅接收信号，而不通过USB供电。让高阶音响发烧友自行改造USB音频设备的供电，建构极致无失真的音响系统。


测试工具

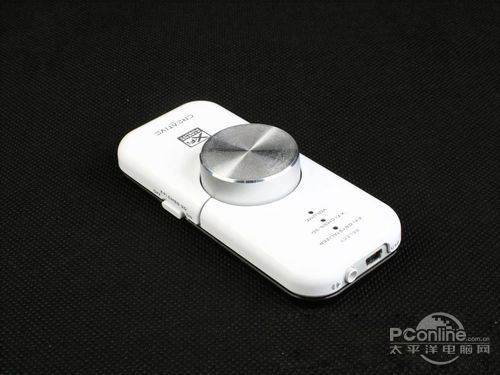

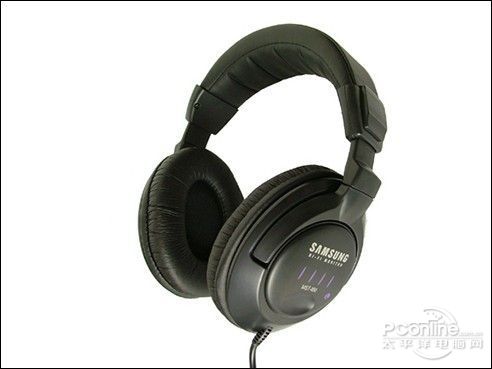

　　为了体验魔音主板的音质表现，我们还进了试听测试，我们采用的测试平台是创新x-mod USB声卡和三星Hi-Fi耳机，MST-850，采用40MM钕铁硼磁铁，频率范围20Hz~22Hz，灵敏度达到106dB，抗阻64Ω，不算太难推。

魔音测试

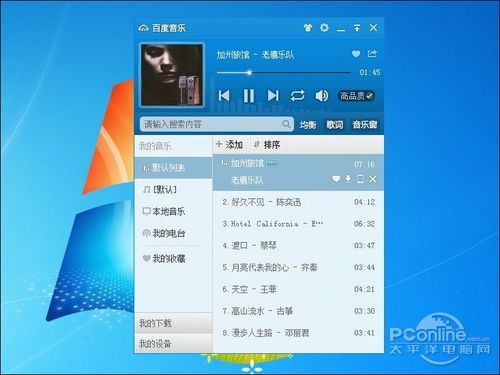

　　首先我们直接使用板载声卡进行试听，第一听感就是清澈、纯净，没有一般主板板载声卡存在的“沙沙”声，即声音底噪，人声的齿音也明显减少。由于板载了一颗功放，声卡的推力也有了很大的提高，实测这款耳机只要40%左右的音量就可以完美释放，并不需要开启增益模式。

　　接下来，我们使用创新x-mod USB声卡连接魔音USB接口进行测试，声音的解析度更高，声音也非常纯净，不会出现接在一般USB接口时出现的声音毛刺感，在蔡琴的《渡口》中，鼓点清晰，低音结实，人声清澈，具备很好的立体感。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，满载5分钟再闲置5分钟记录两个成绩。

平台功耗对比

　　功耗方面，技嘉G1.sniper Z87满载功耗明显低于M5，只有139W左右，跟大陆主板功耗保持一个水平，赞一个。

主板温度测试

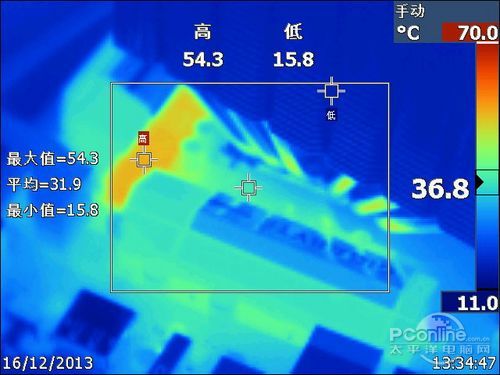

　　 温度测试部分，我们主要考察主板芯片组的温度与供电部分的问题，这两部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。


平台发热量

　　经过我们的整理，主板发热量如下图：

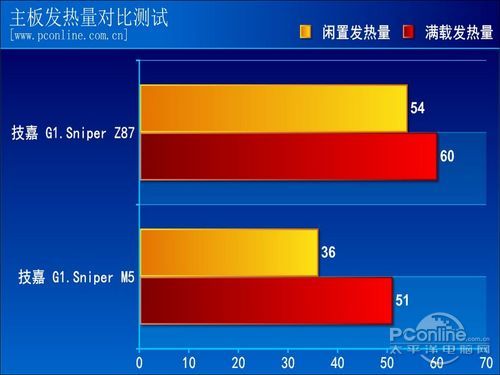

发热量对比

　　发热量方面，闲置和满载发热量都略大于M5，通过热成像图我们可以发现发热量主要集中电感部分，不过60度的发热也不算高。

[page]

PConline评测室总结：

技嘉G1.sniper Z87

　　G1-Killer系列主板作为技嘉的主打特色系列主板，在音频设计上下了很大的功夫，不惜成本的用料和优秀设计使得主板集成声卡拥有媲美低端独立声卡的效果。对于喜欢无损音乐的音频发烧友，技嘉G1.sniper Z87还提供了一个魔音USB DAC接口，采用独立供电，避免其他杂讯对USB接口的影响，方便音频发烧友接驳设备。

　　技嘉G1.sniper Z87目前在网上商城报价为1449元，仅为G1.sniper 5的一半，喜欢魔音大板的用户可以考虑入手。

[page]

扩展阅读：主板其他细节补充赏析


内存插槽

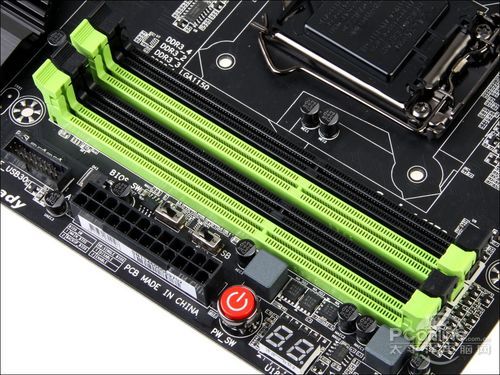

　　主板提供了4xDDR3 DIMM内存插槽，并配备了一相供电，支持双通道内存，最高支持32G的内存容量。

开关键

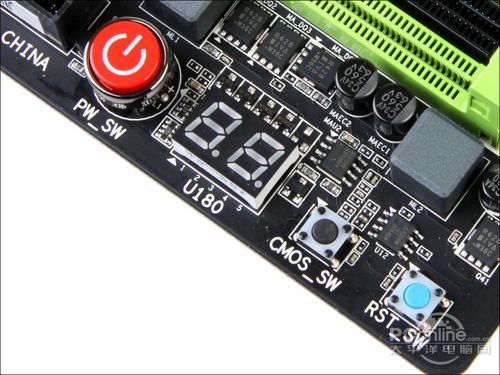

　　内存插槽下方，提供了几颗板载按钮，包括电源键、Debug指示器、CMOS清空键和Reset键，方便故障诊断和裸机操作。

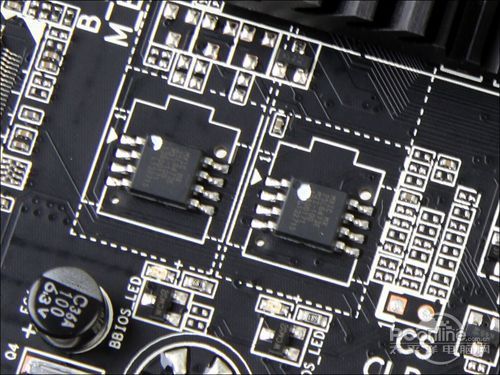

双BIOS设计

　　 在主板芯片组下方可以看到双BIOS芯片，为主板提供BIOS控制信息。

PTN3360DBS芯片

　　 PTN33600BS芯片，为HDMI输出接口提供直连通道。

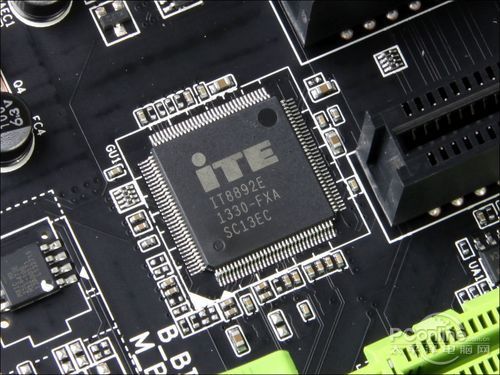

iTE IT8892E芯片

　　 ITE IT8892E，PCIe转PCI桥接芯片，通过这个芯片将Z87芯片组提供的的一条PCIe通道转化为两条PCI，可以兼容部分PCI接口的老设备。

iTE IT8728F芯片

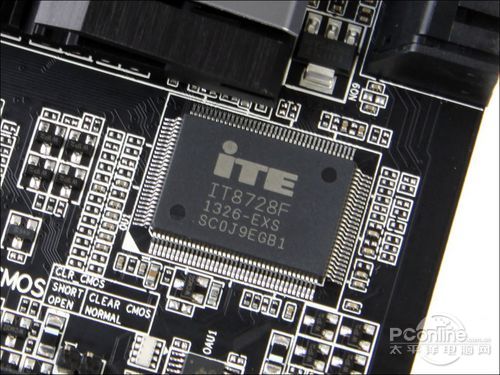

　　 Z87芯片组下面一个大芯片就是主板的IO控制芯片，型号为IT8728F。

桥接芯片

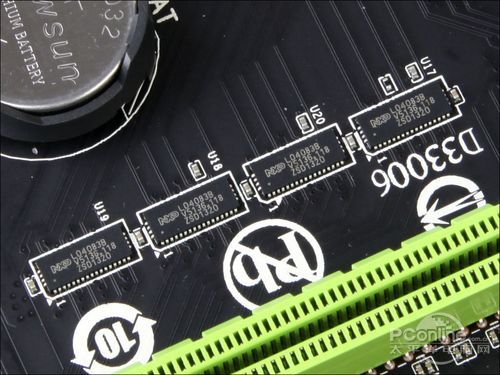

　　 两条显卡插槽之间的几颗芯片为PCIe通道桥接芯片，型号是L04083B。
