响彻战鼓之音！映泰Hi-Fi Z97大板评测

　　虽然Intel已经宣布Z87主板能够通过厂商更新，对最新的Haswell Refresh系列CPU进行支持，但无疑，在直至Skylake系列CPU推出之前，Z97都会抢占更多中高端主板市场的份额，毕竟Z97已经确定能够支持14nm Broadwell系列处理器。著名主板厂商映泰已经推出了旗下第一款Z97主板Hi-Fi Z97WE，现在我们为大家来这款主板的评测，看看它究竟有何过人之处。

响彻战鼓之音！映泰Hi-Fi Z97大板评测

　　Hi-Fi Z97WE属于映泰旗下Hi-Fi系列主板中的最新产品，该系列主板均采用了PURO Hi-Fi音响技术，同时凭借Z97芯片组较高的定位，适合对音质需求高和对性能需求高的玩家选购。

映泰Hi-Fi Z97WE概况介绍：

映泰 Hi-Fi Z97WE  图片  评测  论坛  报价

　　映泰Hi-Fi Z97WE采用ATX版型设计，尺寸规格为305mm x 244mm。主板没有沿袭先前映泰Z87 Hi-Fi系列蓝黑色的色调设计，而是以黄黑色调为主，MOSFET散热片和南桥散热片则是香(tu)槟(hao)金色，低调奢华不土气。

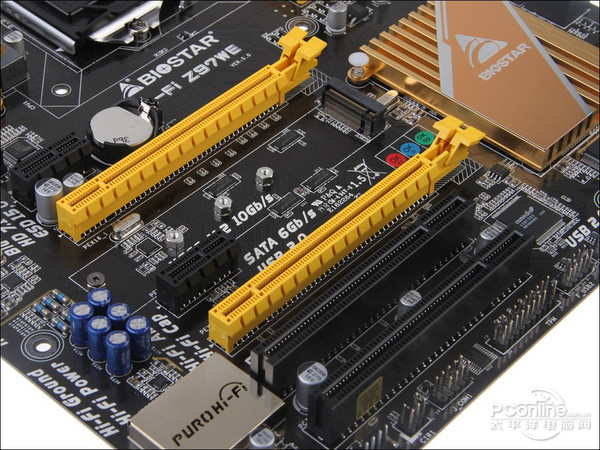

扩展插槽

　　主板配备两条PCI-E 3.0 x16/x8+x8插槽，另外还有PCI-E x1 2.0和PCI 插槽各两条。

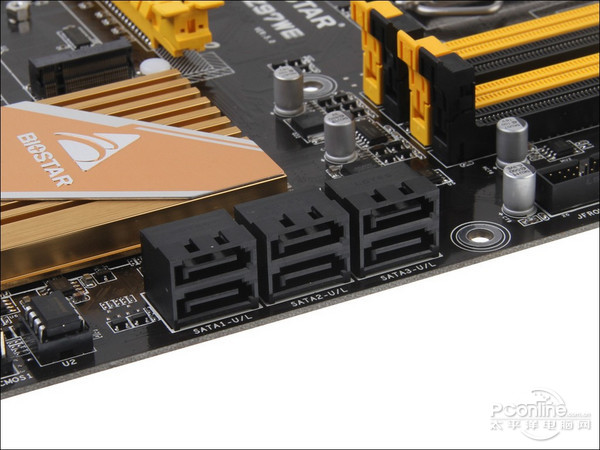

硬盘接口

　　主板侧面横躺着6个SATA3 6Gb/s 接口，方便用户装机走线，并支持RAID：0，1，5，10多种阵列模式。

I/O接口

　　背板I/O接口相当丰富，包括1个PS/2键鼠通用接口、2个USB 2.0接口、4个USB 3.0接口、2个RJ-45网络接口（支持双千兆网卡技术）、1个S/PDIF 输出接口、5个音频接口和VGA/DVI/HDMI视频输出接口。

[page]

映泰Hi-Fi Z97WE细节赏析：

CPU供电

　　CPU供电部分，映泰Hi-Fi Z97WE采用了豪华的十相供电设计，配备全固态电容和高效低阻MOSFET，两块散热片除了观感十足外，更重要的是能够提高散热效果，以保证设备稳定运行。

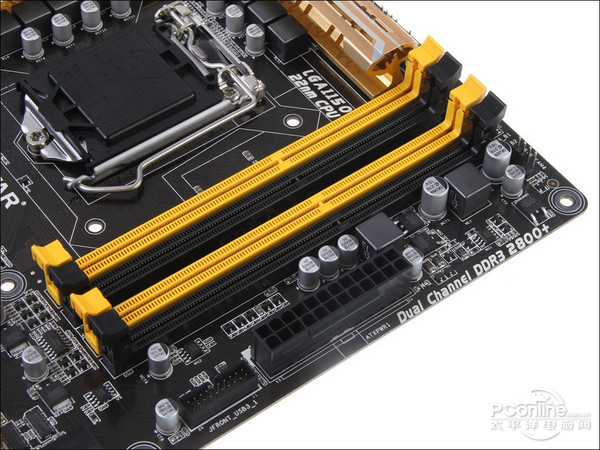

内存插槽

　　映泰Hi-Fi Z97WE提供了4条DDR3 DIMM内存插槽，支持双通道、最高DDR3 2800MHz的高频内存和32GB内存。

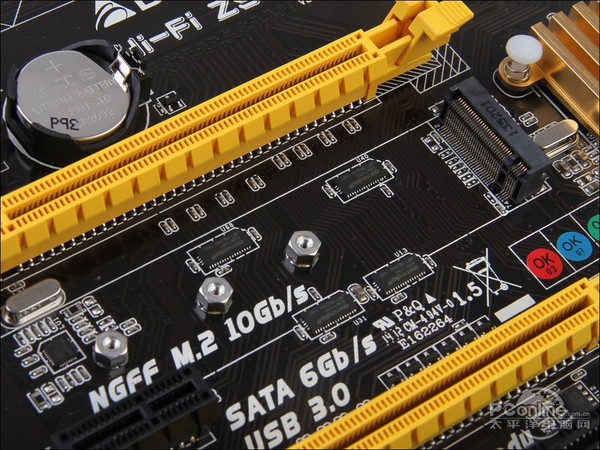

M.2 SSD接口

　　主板同样支持42mm、60mm、80mm、110mm全部四种长度规格的M.2接口SSD，带宽高达10Gb/s，如果SATA3的速度已经满足不了你，不妨尝试一下M.2接口SSD带来的极速体验。

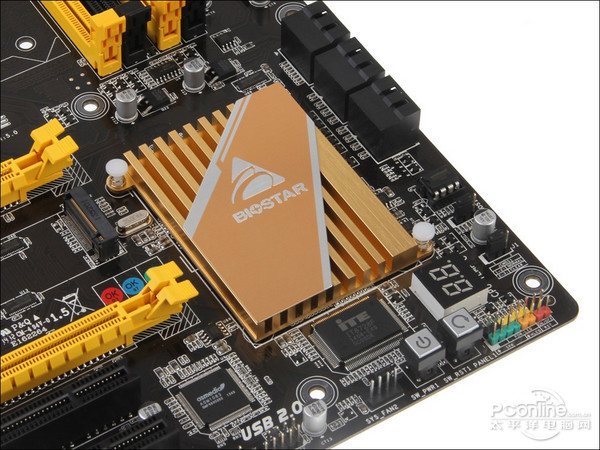

PCH散热片

　　香槟金色的PCH散热片上有映泰的LOGO，下方两块芯片分别为祥硕的ASM1093（为主板提供PCI支持）和IT8728F主板I/O控制芯片。

PURO Hi-Fi音频模块

　　映泰Hi-FiZ97WE在为用户提供高质量音频输出方面下了不少功夫。主板板载的Realtek ALC892 8声道蓝光音频声卡，被系列标志性的PURO Hi-Fi法拉第笼所覆盖。主板的音频模块被放置在独立的PCB区域上，再配合法拉第笼、无极性电容、金属薄膜电阻、耳放芯片等，在保证音频输出效果同时，隔绝其他可能影响音频输出的讯号，从而使用户获得更纯正的音质体验。[page]

评测平台与评测方法介绍：

　　本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，第三部分是发热量和功耗测试。

　　本次测试选择的Intel i7 4770K，公版AMD 7770和16GB 1600MHz双通道DDR3内存和海盗船120G SSD等硬件作为测试平台，并加入其他主板在这套硬件上的测试成绩作为对比。

主板BIOS试用：

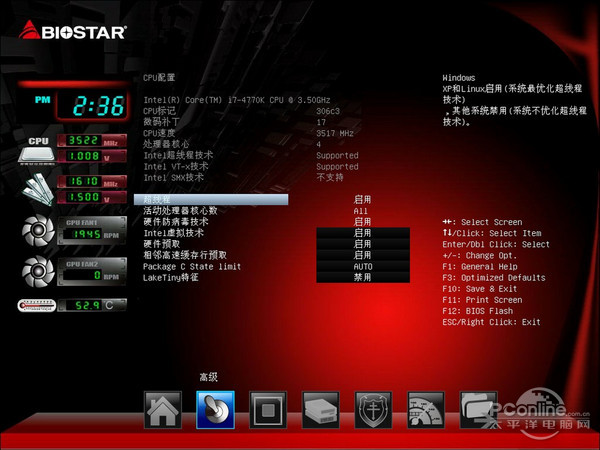

BIOS界面

　　BIOS同样采用了流行的UEFI图形化界面，支持中文。在BIOS首页，我们就能了解到CPU、内存、风扇转速、温度等多种信息。

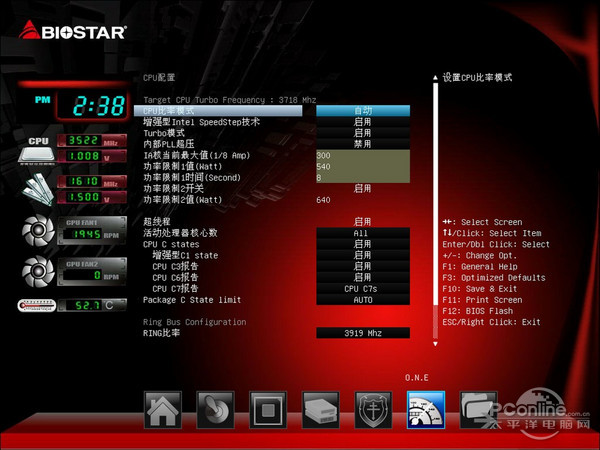

O.N.E超频菜单

　　作为Z97系列主板，映泰Hi-Fi Z97WE的BIOS设置选项还是非常丰富的。独特的O.N.E菜单，支持对CPU超频、电压调整、超线程等多种选项设置，内存方面，支持时序调整和XMP技术，但遗憾的是内存设置界面中文化还不够完整。

基准性能测试：

　　为了衡量主板的基本性能表现，我们设计了一套验证CPU、内存和显卡性能的评测方案，让评测主板的成绩与参考主板对比，以便确认其性能表现没有问题。由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　从上述测试可以看出，该主板在性能上与华硕Z97-Deluxe性能基本接近，表现出了正常的水准，没有明显的短板。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，满载5分钟再闲置5分钟记录两个成绩。

平台功耗对比

　　对比另外两款主板，特别在满载运行的功耗方面，映泰Hi-Fi Z97WE存在不少优势。

主板温度测试：

　　温度测试部分，我们主要考察主板芯片组的温度与供电部分的问题，这两部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。

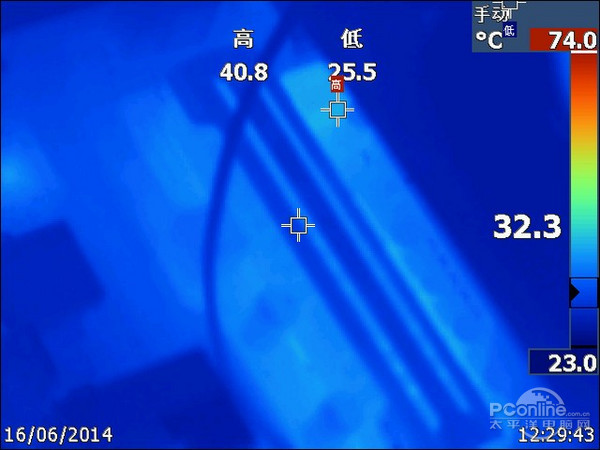

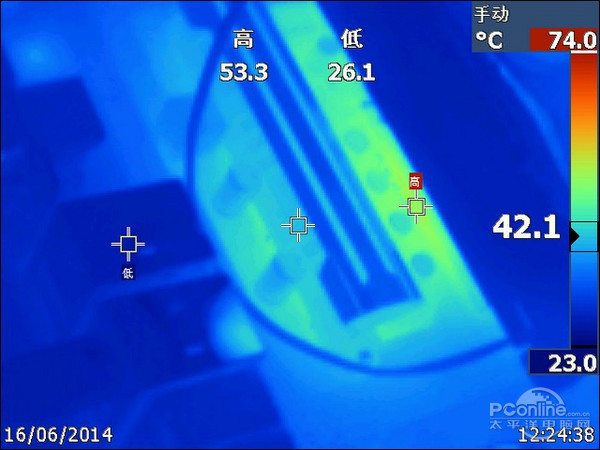

发热量测试截图（左满载，右闲置）

　　经过我们的整理，主板发热量如下图：

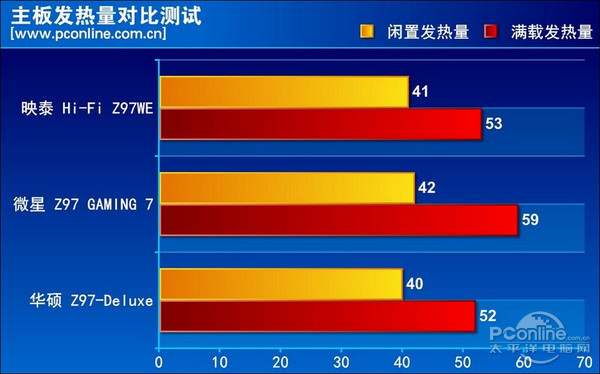

发热量对比

　　因为主板采用了10相供电，供电部分得到了很好的分配，而且两块大面积的散热片也大大促进了散热速度，因此映泰Hi-Fi Z97WE在主板温度测试中表现出色，整个硬件平台都能保持非常稳定的运行状态。

[page]

PConline评测室总结：

映泰Hi-Fi Z97WE

　　性能与特色上，10相供电在中端主板产品中并不多见，功耗和散热设计方面也比较出色，因此也赋予了其不错的超频能力和稳定性。在音频方面沿袭了映泰Hi-Fi系列经典的独立PCB和法拉第笼设计，搭配耳放芯片，保证了音频输出时的高保真度。另外还有双千兆网卡设计，帮助玩家在线游戏和下载两不误。

　　价格上，888元的价格在Z97系列主板中属于惊喜价格，而且还有不错的升级和扩展能力，值得中端用户购买。

　　不足的地方，BIOS部分选项尚未完全中文化。
